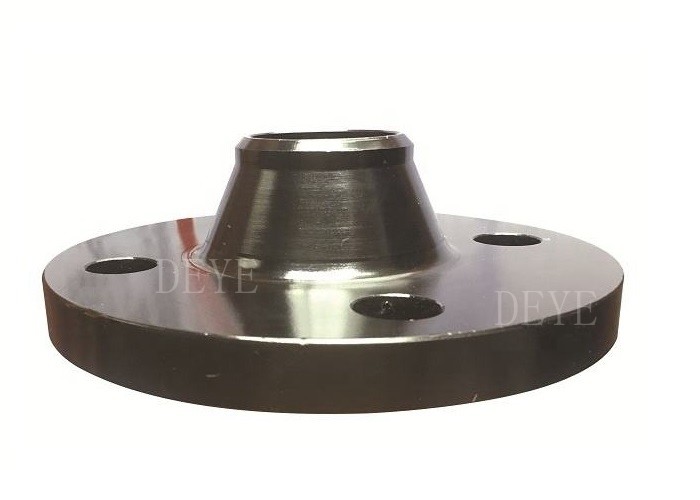

A105N C22.8 Phân thép rèn với Sch40 Sch80 tùy chỉnh
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | PF-FL-WN20 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD10-USD100 each pcs |
| chi tiết đóng gói | Hộp gỗ Ply khử trùng |
| Thời gian giao hàng | 30 ngày đối với đơn hàng thông thường |
| Điều khoản thanh toán | T/T, L/C, D/P |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tiêu chuẩn | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Vật liệu | A105, A105N, A350LF2, A182F22, F11, F56, F60, Thép không gỉ |
|---|---|---|---|
| Kích thước | 1/2" ((DN15)-88" ((DN2200) | Loại | hàn cổ, trượt trên, mù, hàn ổ, trục, khớp vòng, kính, chèo, hàn cổ dài, cách, lỗ, giảm, tấm |
| Đánh giá áp suất | Lớp 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN | Bề mặt | Màu đen, vàng vàng, mạ lạnh, HDG. |
| Làm nổi bật | C22.8 Phân thép rèn,A105N Phân thép rèn,Sch80 đúc flange |
||
Mô tả sản phẩm
A105N C22.8 Phân thép rèn với Sch40 Sch80 tùy chỉnh
Lớp sợi dây chuyền với SCH40 SCH80 có nghĩa là các sợi dây chuyền sẽ kết nối / hàn ống với độ dày của SCH40 hoặc SCH80
Lịch thường được viết tắt là SCH. Lịch flange thường xuất hiện trong flange cổ hàn và flange hàn ổ cắm.
Có phải cùng một lớp flange có thể có một lịch trình khác nhau?
các chu kỳ flange cũng sẽ được thay đổi theo chu kỳ đường ống hoặc yêu cầu áp suất khác nhau.
SCH40, SCH80, SCH120, SCH160, XS, XXS và tùy chỉnh.
Thông tin về sản phẩm/viết tả sản phẩm/thông tin cơ bản/specification
| Tên sản phẩm | A105N C22.8 BÁO BÁO BÁO BÁO BÁO BÁO SCH40 SCH80 | |
| Loại | Đĩa, hàn cổ, trượt trên, mù, khớp lưng, sợi dây chuyền, sợi dây chuyền hàn, sợi dây chuyền hàn, cổ hàn dài, sợi dây chuyền lỏng, lỗ, mù, tùy chỉnh, | |
| Mặt hoàn thiện | RF mặt phẳng (FF), mặt nâng (RF), khớp loại nhẫn (RTJ) | |
| Tiêu chuẩn | ANSI | ANSI B16.5 ASME B16.47 series A/B, API605, AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642, | |
| GOST | GOST 12820-80,GOST 12821-80,Người mù | |
| Lưu ý: | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216,KS B1511-2007,JIS B2261; JIS B8210 | |
| BS | BS4504, BS10 Bảng D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| SABS | SABS 1123 | |
| Vật liệu | ANSI | CS A105/SA 105N |
| Thép phục vụ nhiệt độ thấp: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| Thép không gỉ SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| Thép hợp kim: WHPY45/52/65/80/A 182 Grade F 5, A 182 Grade F 9, A 182 Grade F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Bộ kẹp mắt không nhìn thấy, Vòng phân cách/Bộ kẹp chân), | ||
| DIN | CS RST37.2S235JR SS 304/304L,316/316L, thép không gỉ 1.4301, 1.4404, SAF2205, SAF2507, | |
| GOST | CS CT20;16MN;SS 304/304L,316/316L | |
| Lưu ý: | CS RST37.2;S235JR;C22.8SS 304/304L,316/316L | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| UNI | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| SABS | CSRST37.2;S235JR;Q235;SS 304/304L,316/316L | |
| Áp lực | ANSI | Lớp 150, 300, 600, 900, 1500 2500lbs, với độ dày hàn của STD, SCH40, SCH80, SCH160. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| Lưu ý: | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Kích thước | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| Lưu ý: | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Bề mặt | Sơn dầu đen, sơn mài, sơn vàng vàng, dầu chống rỉ sét, ủ, ủ lạnh và nóng ủ vv, mạ kẽm. mạ crôm. xử lý màu đen, anodize, lớp phủ bột. hình phạt,bọc đồng. v.v | |
Tính năng / Đặc điểm
• Các miếng kẹp thép carbon không được sử dụng trong các dịch vụ trên 425 °C
• Dịch vụ nhiệt độ cao: Vật liệu thép cacbon tiêu chuẩn phải là ASTM A 105, một vật liệu có thể được sử dụng an toàn
được sử dụng cho nhiệt độ từ -29 °C đến 425 °C.
• Dịch vụ nhiệt độ thấp: Các miếng vòm thép cacbon được sử dụng cho các dịch vụ dưới -29 °C phải phù hợp với các quy định của
yêu cầu thử nghiệm va chạm của ASME B 31.3.
•ASTM A 350-LF2 là vật liệu tiêu chuẩn cho các ứng dụng nhiệt độ thấp
• Dịch vụ năng suất cao: Vòng thép carbon bền cao ASTM A694 nên phù hợp với API Std 5L
ống hạng X42 đến X65.
• Vật liệu cho các miếng vòm thép hợp kim thấp (11/4 Cr ¢ 1/2 Mo) phải là ASTM A 182-F11.
Các miếng vòm thép hợp kim trung gian (11/2 Cr 5 Mo) phải là ASTM A 182-F5.
Công nghệ/ Cách sử dụng và lắp đặt các loại vòm khác nhau
Phân sợi dây chuyền hàn
Chúng được kết nối với ống bằng cách kết nối hàn Butt.
được sử dụng khi kiểm tra tia X là cần thiết hoặc nếu mô-men xoắn trên các liên kết là tối đa.
Mũi dài và cong của nó tối ưu hóa sự phân phối căng thẳng.
Vòng sườn trượt
Loại vòm này được lắp đặt với hai hạt hàn, trượt ống vào bên trong.
Do đó chi phí lắp đặt thấp hơn, do đó cần ít độ chính xác hơn để cắt ống.
Vòng sườn sợi
Chúng thường được lắp đặt với đường ống trước đó được lề, ở những nơi
Chúng tôi không khuyên bạn nên cài đặt nếu có
biến động áp suất trong hệ thống
Vòng đai đai
Chúng trượt trên một ván chồng lên nhau.
chi phí tháo dỡ
giảm do sự dễ dàng xoay sườn và sắp xếp khoan.
.
Phân sợi hàn ổ cắm
Loại miếng kẹp này được thiết kế đặc biệt cho các đường kính nhỏ thấp hơn và cao
Các ống được đưa vào miếng lót lên đến chỗ ngồi và sau đó là filet
hàn vào khối khối.
Bông mù
Blind flanges được sử dụng cho đầu ống, và họ đệm vào bất kỳ trên
loại sợi vòm.
Các loại vật liệu:
| ASTM Định danh |
Sức kéo | Giới hạn lưu loátChiều dài trong50 mm. | Căng thẳng | Brinell | Charpy - V | |||||||
| Độ cứng (HB) |
Năng lượng J | Nhiệt độ thử nghiệm. oC | ||||||||||
| Ksi min. | MPa | Ksi min. | MPa | % phút. | % phút. | Chưa lâu. 1 ống nghiệm |
Trung bình 3 ống nghiệm |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 tối đa. | ||||||
| A182 - 07 | ||||||||||||
| Các lớp học | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 tối đa. | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| Các lớp học | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 tối đa. 197 tối đa. 197 tối đa. |
14 16 20 |
18 20 27 |
-29 -46 - 18 |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 tối đa. | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 tối đa. | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| Các lớp học | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
Quá trình sản xuất
Tiêu chuẩn sườn
ASME B16.5
Đây là tiêu chuẩn mà người ta sử dụng nhiều nhất trên toàn thế giới.
đúc, đúc và lót. Nó bao gồm dịch vụ, vật liệu, kích thước,
Nó cũng mô tả tất cả các loại vít
cho kích thước 1/2 ∼ 24 ∼ lớp 150#, 300#, 400#, 600#, 900# & 1500#, và 1/2 ∼
12 ¢ lớp 2500 #.
ASME B16.36
Tiêu chuẩn này áp dụng cho các miếng vòm để đo lưu lượng với tấm lỗ.
Các vòm ASME B16.36 có kích thước giống như vòm B16.5 ngoại trừ độ dày tối thiểu
được tăng lên để cho phép các lỗ đo.
Hơn nữa, hai khe cắm và bu lông cho phép tách miếng kẹp và thay thế
tấm đo. Nó bao gồm các kích thước từ 1 ∼ 24 ∼ lớp 300# đến 1500#,
và kích cỡ từ 1 đến 12 lớp 2500#.
MSS SP-44
Một tiêu chuẩn được sử dụng cho độ dày mỏng và độ bền cao.
chỉ từ 12 ∼ 60 ∼ lớp 150# đến 600# và 48 ∼ lớp 900#
Đối với sợi vòm cổ mù và hàn.
phù hợp với ASME đến 36. do đó, chúng có thể được sử dụng với van và
bơm theo ASME.
ASME B16.47
Tiêu chuẩn này bao gồm tiêu chuẩn trước đây bổ sung cho nó bằng vật liệu,
Đánh giá áp suất và nhiệt độ từ ASME B16.5. Một loại lớp tương tự như
MSS-SP44, loại B giống với API 605.
ASME B16.20
Nó bao gồm các vật liệu, kích thước và đánh dấu các vòng cho các vòm thép 1/2 đến
24 Ước 150# đến 1500#, và 36 Ước 900#.
API 6 A
API 6 Một thông số kỹ thuật đã được tạo ra cho đầu giếng và cây Giáng sinh.
Nó bao gồm việc tiêu chuẩn hóa các vòm khớp lưng, có kích thước
có thể thay thế với ASME B16.5 nhưng thêm một số độ khoan dung với tất cả các kích thước.
Tuy nhiên, vì các vật liệu API có sức đề kháng cao hơn, áp suất hoạt động tối đa là
Liên minh API / ASME chỉ giới hạn ở các dây kẹp hiệu suất thấp hơn.
EN1092-1
Tiêu chuẩn châu Âu này dành cho một loạt các miếng vòm chỉ định các yêu cầu đối với thép tròn
các miếng kẹp trong chỉ định PN PN 2,5 đến PN 400 và kích thước danh nghĩa từ DN 10 đến DN 4000.
Tiêu chuẩn châu Âu này xác định các loại vòm và lớp phủ, kích thước, độ khoan dung,
Vòng thêu, kích thước bu lông, kết thúc bề mặt mặt kết nối vít, đánh dấu, vật liệu, áp suất / nhiệt độ
các chỉ số và khối lượng phẳng gần đúng.
Đối với mục đích của Tiêu chuẩn châu Âu này, "flanges" cũng bao gồm các đầu và vòng cổ xoắn.
Tiêu chuẩn châu Âu này áp dụng cho các miếng kẹp được sản xuất theo các phương pháp
được mô tả trong Bảng 1. Các khớp ống không có gasket nằm ngoài phạm vi của tiêu chuẩn châu Âu này.
Ứng dụng/Sử dụng
Vòng lót là một phương pháp kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành một đường ống
hệ thống để vận chuyển nước, hơi nước, không khí, khí và dầu.
kiểm tra, hoặc sửa đổi.
