SCH40 A234WPB Nắp ống thép carbon kết thúc bằng BW ANSI B16.9

SCH40 A234WPB Nắp ống thép carbon kết thúc bằng BW ANSI B16.9

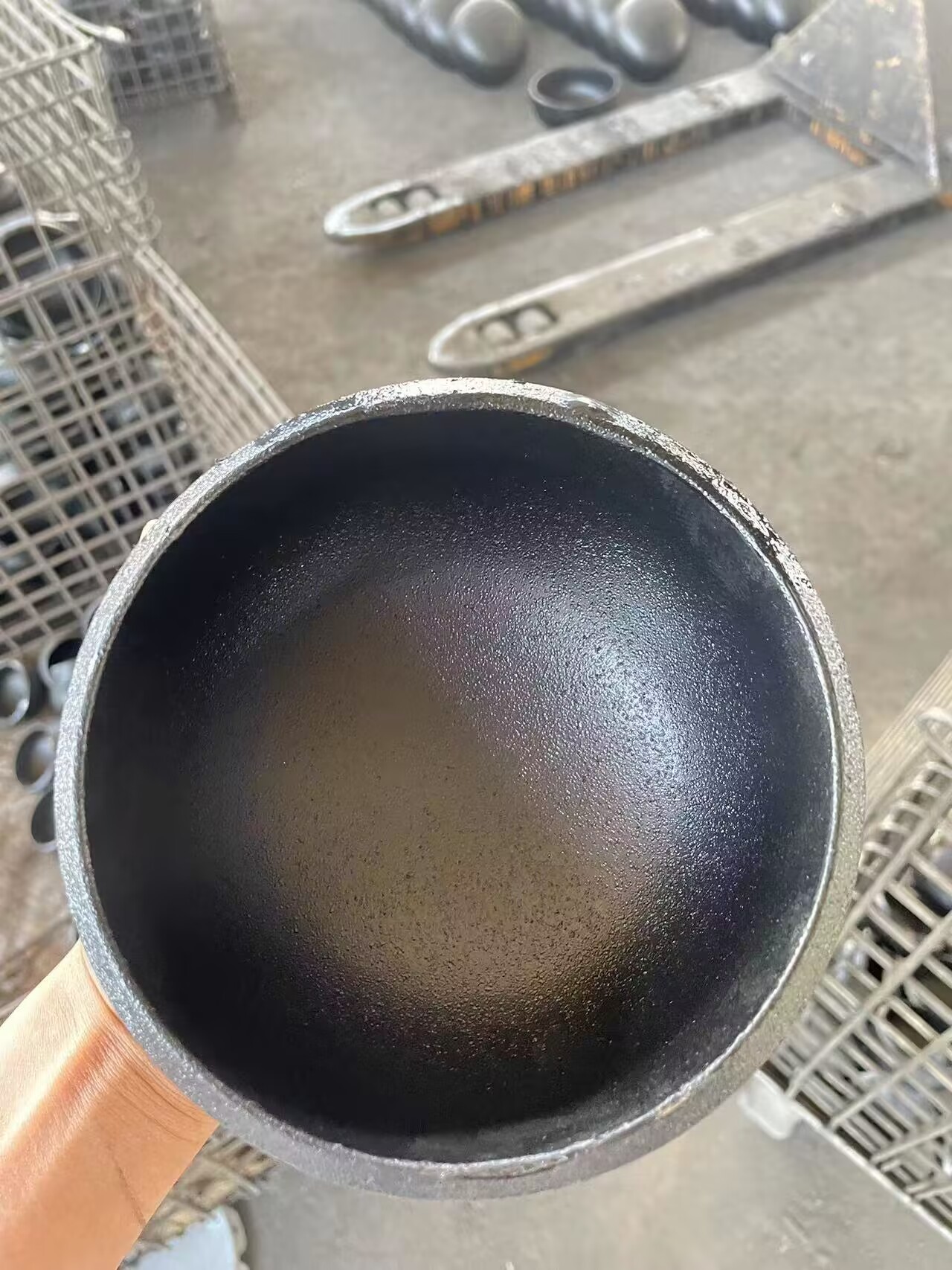

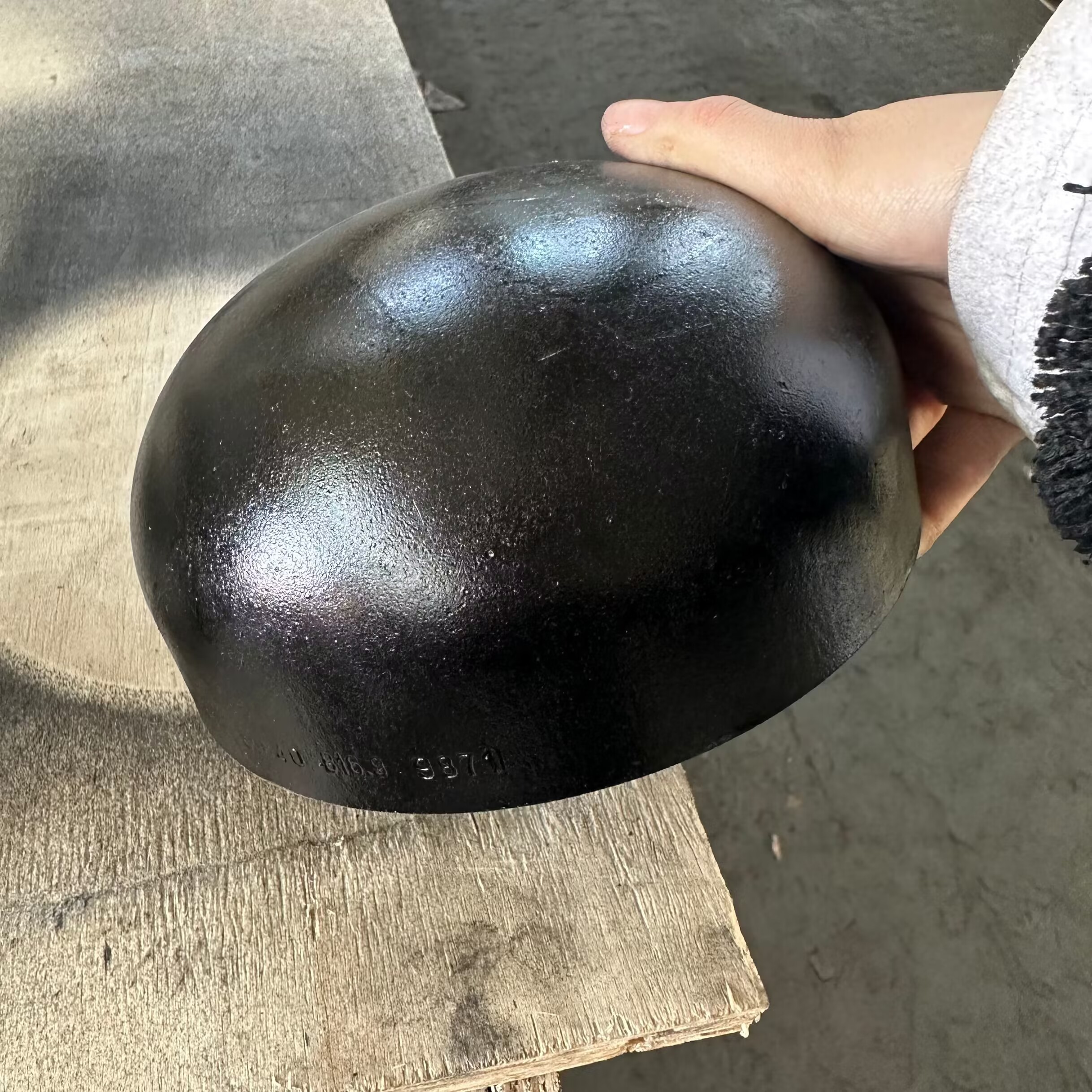

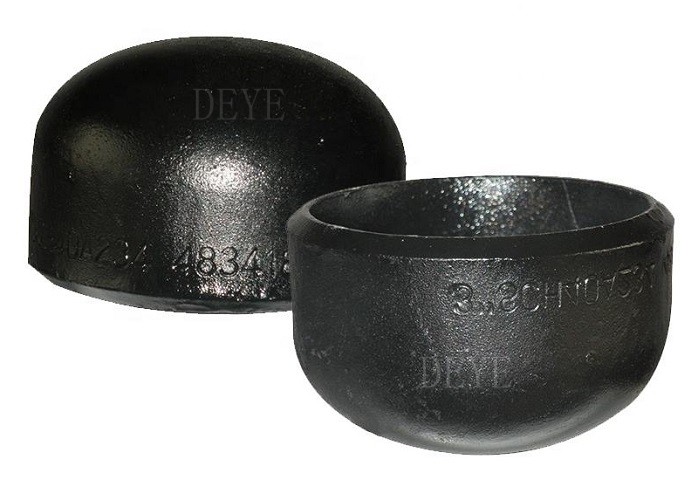

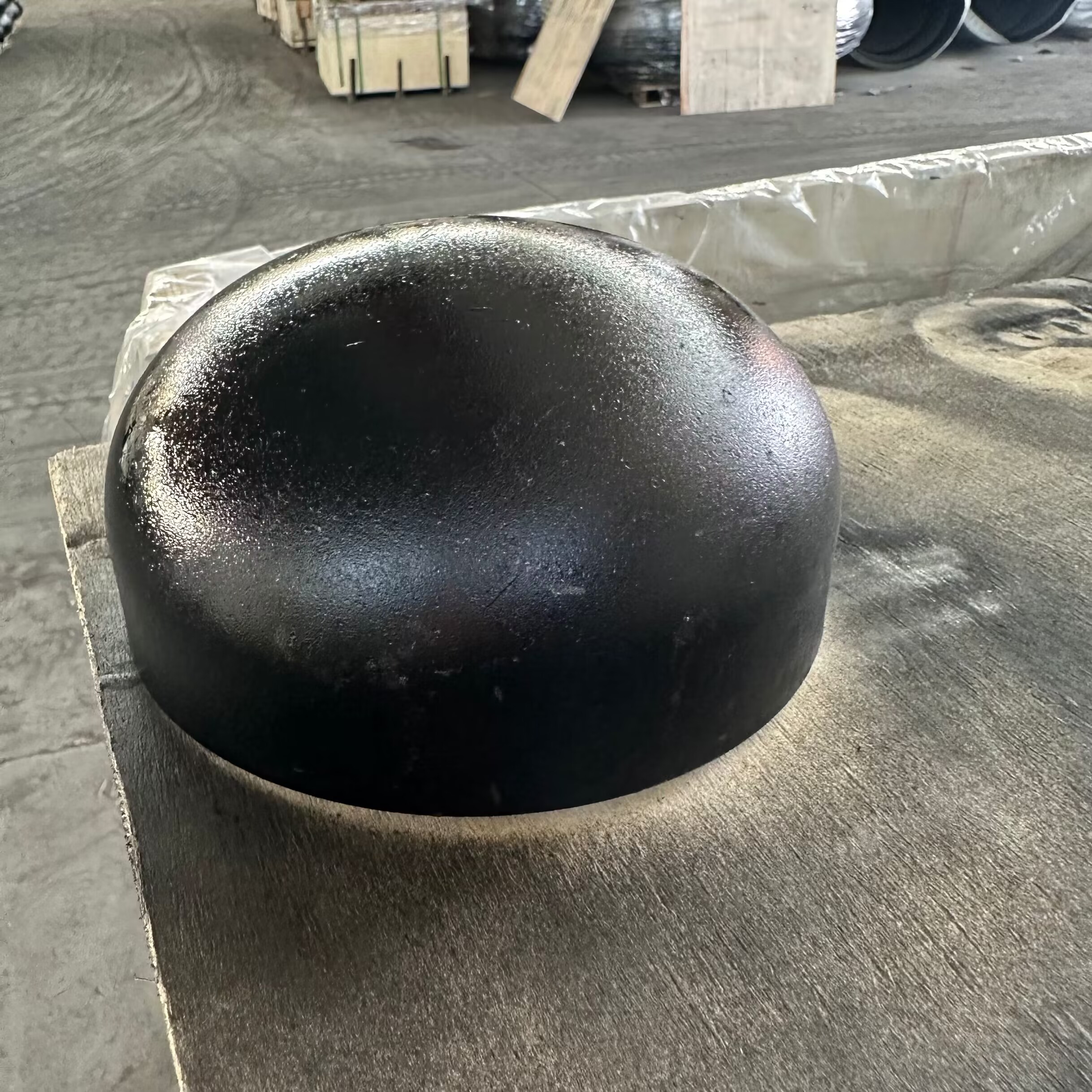

Kết thúc ống, còn được gọi là Mũ ống, chúng hoạt động như một con dấu cho đầu của một ống.

mạng lưới đường ống chống nước ngoài chống ẩm, hóa chất và thời tiết.Steel Pipe Caps là các phụ kiện ống,

được sử dụng chủ yếu như một nút để che đầu ống, đầu nắp ống đáp ứng tiêu chuẩn ANSI B16.9/DIN2617/JIS2312

Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9

Đơn vị: mm

Khung cỡ của CAP

Đường ống dẫn chất lỏng áp suất thấp và trung bình, nồi hơi, ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan, ngành công nghiệp hóa chất,

Công nghiệp điện, đóng tàu, thiết bị phân bón và đường ống, xây dựng, dầu hóa, dược phẩm, v.v.

Danh hiệu: A 234/A 234M 05 Tiêu chuẩn đặc điểm kỹ thuật cho các phụ kiện đường ống bằng thép cacbon rèn và thép hợp kim cho
Dịch vụ nhiệt độ trung bình và cao

Thông số kỹ thuật này bao gồm các phụ kiện thép cacbon đúc và thép hợp kim của cấu trúc liền mạch và hàn được bao phủ
bởi bản sửa đổi mới nhất của ASME B16.9, B16.11, MSS SP-79, và MSS SP-95.
và trong chế tạo bình áp suất để sử dụng ở nhiệt độ trung bình và cao.
Tiêu chuẩn MSS phải được cung cấp theo yêu cầu bổ sung S58 của đặc điểm kỹ thuật A 960.

Yêu cầu hóa học (hàm lượng, %)

^{Yêu cầu về hiệu suất cơ khí}

Quá trình sản xuất

Quá trình đánh dấu khuỷu tay và trang bị lại

Máy gia công Elbow Shaper

Biểu mẫu Tee Quy trình và thiết bị

Quá trình và thiết bị tạo dạng giảm

Quá trình và thiết bị phun cát

Quá trình đúc

Tiệm sơn

Bao bì Đối với vận chuyển

Tiêu chuẩn ASME B16.9 cho phụ kiện hàn cuối

Thông số kỹ thuật ASME B16.9 được thiết kế cho phụ kiện hàn đệm được áp dụng trong đường ống xây dựng công nghiệp.

tee, chéo, nắp, giảm, vv

Phạm vi tiêu chuẩn

Tiêu chuẩn này bao gồm các thông số kỹ thuật của NPS 1/2 đến NPS 48 (DN15-DN1200) các phụ kiện ống đúc đệm được hàn bằng dây chuyền

kích thước tổng thể, tiêu chuẩn dung sai, phương pháp thử nghiệm và đánh dấu.

Phụ kiện đặc biệt

Phụ kiện đặc biệt ở đây đề cập đến kích thước, hình dạng và độ khoan dung đặc biệt được thỏa thuận giữa người mua và nhà sản xuất.

Các thiết bị gia dụng sản xuất

Các phần bên và các phụ kiện khác được chế tạo bằng dây hàn xung quanh hoặc cắt ngang được coi là sản phẩm ống

không thể áp dụng tiêu chuẩn này.

Các đơn vị theo ASME B16.9 phải được ghi cả trong đơn vị SI (Metric) và đơn vị thông thường của Hoa Kỳ.

Tiêu chuẩn tham chiếu

Nó không được coi là thực tế để xác định phiên bản cụ thể của mỗi tiêu chuẩn và thông số kỹ thuật trong các tài liệu tham khảo riêng lẻ.

Một sản phẩm được sản xuất phù hợp với phiên bản trước của các tiêu chuẩn tham chiếu và trong tất cả các khía cạnh khác phù hợp với tiêu chuẩn này

sẽ được coi là đã tuân thủ.

ASME B16.5: Vành ống và phụ kiện vành: NPS 1 ¢ 2 qua tiêu chuẩn NPS 24 métric / inch

ASME B16.25: Đối với kết thúc hàn sau

ASME B31: Mã cho đường ống áp suất

ASME B31.3: Công nghệ ống dẫn

ASME B36.10M, Bơm thép hàn và không may

ASME B36.19M, ống thép không gỉ

Mã lò hơi và bình áp suất của ASME

ASTM A234/A234M-17, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép cacbon đúc và thép hợp kim cho

Dịch vụ nhiệt độ trung bình và cao

ASTM A403/A403M-16, Thông số kỹ thuật cho các phụ kiện ống thép không gỉ Austenitic đúc

ASTM A420/A420M-16, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép cacbon đúc và thép hợp kim cho

Dịch vụ nhiệt độ thấp

ASTM A815/A815M-14e1, Thông số kỹ thuật cho các phụ kiện đường ống thép không gỉ Ferritic, Ferritic/Austenitic và Martensitic

ASTM A960/A960M-16a, Thông số kỹ thuật về các yêu cầu chung đối với các phụ kiện ống thép đúc

ASTM E29-13, Thực hành sử dụng các chữ số quan trọng trong dữ liệu thử nghiệm để xác định sự phù hợp với các thông số kỹ thuật

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Đối với các kim loại vật liệu khác (Aluminium, Titanium, Nickel và hợp kim).

Hỏi: Khách hàng yêu cầu phụ kiện hàn đít trong A105:

A: Vật liệu kết hợp thép carbon phổ biến nhất là A234WPB. Nó tương đương với các miếng vòm A105,

tuy nhiên không có một thứ như A105 hoặc A106 Butt hàn gắn A106 Gr.B là cho loại ống.

Các phụ kiện A234WPB được làm từ ống A106GR.B. A105 là một vật liệu từ Bar đúc

được Phụ kiện áp suất cao hoặc Flange

Hỏi: Khách hàng yêu cầu các phụ kiện hàn đệm chuẩn:

A: Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, nơi N là chuẩn hóa.

Tuy nhiên, không có một cái gì đó như A234WPBN.

rằng quy trình xử lý nhiệt bình thường đã được thực hiện, đặc biệt là cho khuỷu tay và Tees khách hàng cần

Các phụ kiện hàn đệm được chuẩn hóa nên yêu cầu các phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.

Q: Khách hàng quên đề cập đến lịch trình đường ống:

A: Buttweld phụ kiện được bán theo kích thước đường ống nhưng đường ống biểu đồ phải được chỉ định để phù hợp với ID của các phụ kiện để

Nếu không có lịch trình được đề cập, chúng tôi sẽ giả định một bức tường tiêu chuẩn được yêu cầu.

Q; Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:

A: Butt hàn phụ kiện có sẵn trong cả hai hàn và cấu hình liền mạch.

hoặc thép không gỉ được làm bằng ống không may và thường đắt hơn.

Không phổ biến trong kích thước lớn hơn 12 ′′.

ống thép không gỉ. Chúng có sẵn trong kích thước 1⁄2 ′′ đến 72 ′′ và giá cả phải chăng hơn các phụ kiện liền mạch.

Q: Short Radius (SR) hoặc Long Radius (LR) có nghĩa là gì?

A: Bạn sẽ thường nghe SR45 khuỷu tay hoặc LR45 khuỷu tay. 45 hoặc 90 đề cập đến góc của sự uốn cong cho phù hợp buttweld

để thay đổi hướng dòng chảy. Một khuỷu tay bán kính dài (LR 90 khuỷu tay hoặc LR 45 khuỷu tay) sẽ có một đường cong ống

Vì vậy, một LR 90 6 inch có bán kính uốn cong là 1,5 x kích thước ống danh nghĩa.

Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có một đường cong ống bằng với kích thước của các phụ kiện, do đó, một 6 ′′ SR 45

có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.

Q: Phụng cắm ống khuỷu tay 3R hoặc 3D là gì?

A: Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa.

Một khuỷu tay 3R bằng với khuỷu tay 3D

1Hỗ trợ kỹ thuật

2- Kiểm soát chất lượng nguyên liệu.

3Kiểm tra trong thời gian sản xuất.

4. Thử nghiệm cuối cùng bao gồm bề mặt, kích thước, PT thử nghiệm, RT thử nghiệm, thử nghiệm siêu âm

5. Báo cáo thử nghiệm mỗi lô hàng

4. Điều khoản giao hàng linh hoạt. EXW FOB CIF CFR DDP DDU

5. Phương thức thanh toán linh hoạt: LC. TT. DP

6. gói tùy chỉnh bao gồm Logo. trường hợp kích thước.

7. 18 tháng thời gian bảo hành chất lượng.

9. Thay thế miễn phí bằng đường hàng không nếu bất kỳ lỗi nào được chứng minh

10. 24 giờ để phản hồi câu hỏi của bạn
