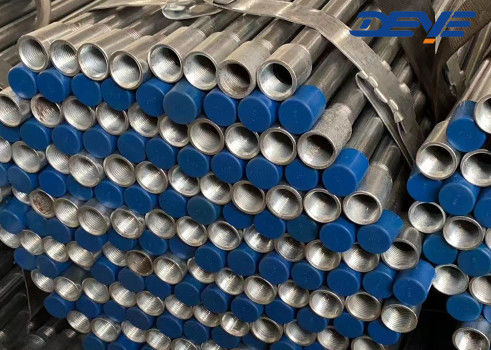

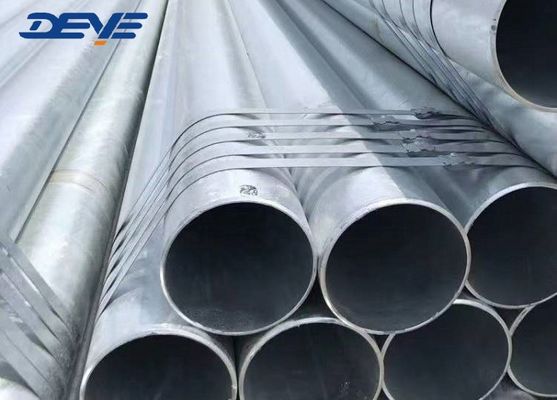

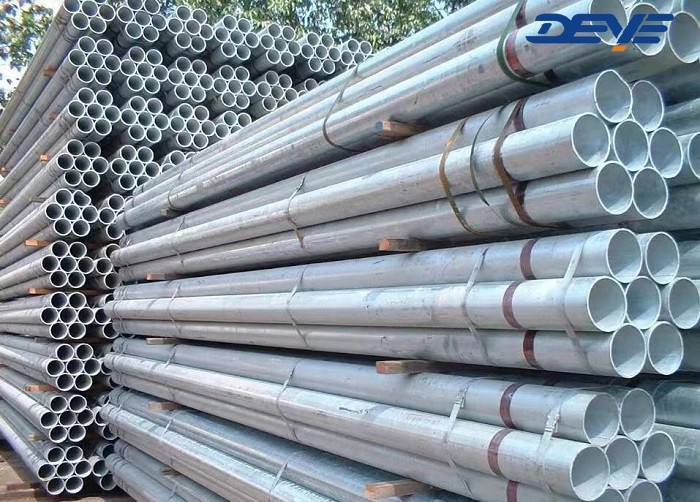

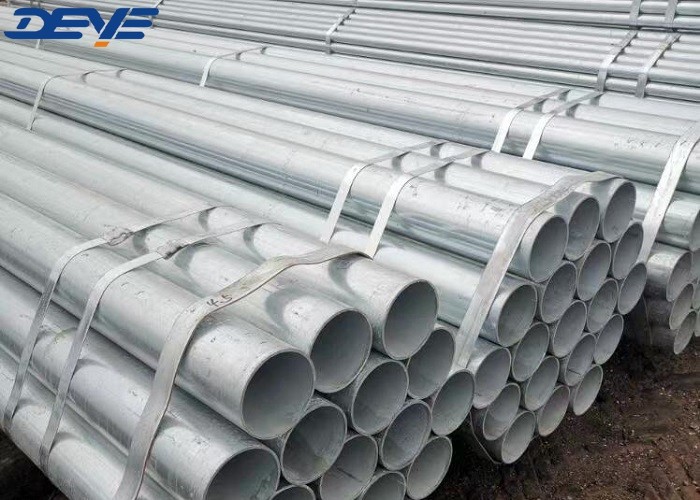

HDG ống hàn liền mạch đun sục bằng PE BE BSPT NPT

Các đường ống không may hoặc hàn bằng sợi HDG mạ nóng với PE BE BSPT NPT

Các đường ống kẽm nóng (HDG), như được đề cập là quá trình ngâm thép chế tạo vào một bình nước hoặc thùng kẽm nóng chảy.
Sản phẩm được sản xuất từ các sản phẩm có chứa các chất liệu như:
Các lớp phủ galvanized điển hình có độ dày từ 3-8 mil (75-200 microns).
thực hành tốt nhất đề nghị rằng lỗ được khai thác sau khi mạ thép, loại bỏ lớp phủ trên bề mặt giao phối bên trong.

Ưu điểm của Hot.Dip Galvanzied.

1Chi phí ban đầu thấp hơn. Ống mạ đắm nóng thường có chi phí ban đầu thấp nhất khi so sánh với các loại bảo vệ tương đương khác được chỉ định chung
chi phí áp dụng các loại sơn thô như sơn đã tăng cao hơn nhiều so với chi phí áp dụng galvanizing nóng tại nhà máy.

2. Bảo trì thấp hơn / chi phí dài hạn thấp hơn. Ngay cả trong những trường hợp chi phí ban đầu của mạ nóng đắm cao hơn các lớp phủ thay thế, mạ
Bảo trì thậm chí còn tốn kém hơn khi các cấu trúc được đặt ở các khu vực
Các chương trình bảo trì cũng luôn có tác động tiêu cực đến năng suất.

3. tuổi thọ dài. tuổi thọ của các lớp phủ kẽm nóng trên các thành phần cấu trúc là trên 50 năm trong hầu hết các môi trường nông thôn, và giữa
10 đến 30 năm trong hầu hết các môi trường đô thị và ven biển ăn mòn.

4Thiết kế bề mặt: ngâm trong axit đảm bảo làm sạch đồng bộ các bề mặt thép, trái ngược với đó, các lớp phủ hữu cơ phải được áp dụng trên chất abrasive được làm sạch bằng nổ.
Ngoài ra, việc áp dụng lớp phủ hữu cơ còn hạn chế về mặt áp dụng
nhiệt độ môi trường và độ ẩm tương đối. Điều này làm tăng chi phí áp dụng một hệ thống sơn hạng nặng.

5- Sức bám. Lớp phủ kẽm nóng được gắn bằng kim loại với bề mặt thép.

6. thân thiện với môi trường. lớp phủ không độc hại, và nó không chứa các chất dễ bay hơi.

7. Tốc độ áp dụng lớp phủ. Một lớp phủ bảo vệ đầy đủ có thể được áp dụng trong vài phút, một hệ thống sơn đa lớp tương đương có thể mất đến một tuần.
Việc áp dụng hiệu quả lớp phủ kẽm nóng không bị ảnh hưởng bởi điều kiện thời tiết.

Thông tin sản phẩm/ Thông tin cơ bản/ Thông số kỹ thuật

Công nghệ/ Bảng thông tin kỹ thuật

Danh sách độ dày cho các đường ống liền mạch theo ANSI B36.10

Đơn vị: MM

Thiết kế kích thước

Đường kính bên ngoài

ID... Diameter bên trong

WT... Độ dày tường

L... chiều dài

Nếu độ dày tường tối thiểu được yêu cầu, các biến thể chỉ được phép ở phía tích cực

Kết thúc hàn mông

ANSI / ASME B16.25-2007

Hình 4 Chi tiết Bevel hàn cho GTAW Root Pass [WT > 3mm (0,12 in.) đến 10mm (0,38 in.), bao gồm]

Lưu ý chung:

a) Chi tiết này áp dụng cho hàn cung tungsten khí (GTAW) của đường đi rễ nơi độ dày danh nghĩa là trên 3mm

b) Kích thước tuyến tính bằng milimet với các giá trị inch trong ngoặc.

Yêu cầu thẳng

ống và ống tandard được cung cấp thẳng đến mắt: cho các ứng dụng đặc biệt

độ lệch cho phép so với đường thẳng có thể được thỏa thuận giữa người mua và đường ống

nhà sản xuất; độ lệch tối đa cho phép so với đường thẳng

để chiều dài đo L phải được chỉ ra, ví dụ: 1mm/1000mm.

Sự kỳ dị

E là một nửa của sự khác biệt giữa lớn nhất và nhỏ nhất

giá trị độ dày tường (WT) trong một phần cắt ngang.

Trong mm:

Tuy nhiên, độ lệch tâm được thể hiện dưới dạng tỷ lệ phần trăm của độ dày tường trung bình của phần cắt ngang này

Chiều kính trung bình bên trong và bên ngoài

D0 là trung bình số học giữa đường kính ống nhỏ nhất và lớn nhất trên bất kỳ một ống hoặc ống

Nếu độ dày tường tối thiểu được yêu cầu, các biến thể chỉ được phép ở phía tích cực

Dòng trứng

O là sự khác biệt giữa đường kính lớn nhất và nhỏ nhất trên bất kỳ đường kính ống nào

Là tỷ lệ phần trăm của đường kính trung bình, đây là:

Oval không nên nhầm lẫn với kỳ dị.

Quá trình galvan hóa

FAQ: Câu hỏi và câu trả lời

Q: Sự khác biệt giữa ống không may và ống không may là gì?

A:Các ống thép không may không nên nhầm lẫn với ống không may. Thật vậy, có một số sự khác biệt quan trọng giữa ống và ống, không chỉ ngữ nghĩa.từ "đường ống" áp dụng cho bất kỳ đường ống nào được sử dụng để vận chuyển chất lỏng, trong khi từ "tube" áp dụng cho các phần ống (với các hình dạng khác nhau, tròn, hình bầu dục, hình vuông) được sử dụng cho các ứng dụng cấu trúc / cơ khí, hệ thống thiết bị,và xây dựng thiết bị áp suất như nồi hơi, bộ trao đổi nhiệt, và siêu sưởi.

Q: Điều gì là dung nạp của các đường ống liền mạch

A:Độ khoan dung kích thước cho ống không may API 5L /A106GR.B.

1Đối với đường kính bên ngoài nhỏ hơn 2 3/8 inch (60,3 mm), đường kính ống ống ống dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn024 mm).

2Đối với OD bằng hoặc cao hơn 2 3/8 inch (60.3) đến 24 inch (610 mm), (sự khoan dung đường kính) cho thân ống là +/- 0.0075D, đầu ống +/- 0.005D nhưng tối đa đến +/-1.6 mm (0.063mm);

Độ khoan dung hình tròn cho thân ống ≤ 0,015D, đầu ống ≤ 0,01D.

(Trong trường hợp được thỏa thuận với nhà sản xuất và khách hàng, có thể áp dụng độ khoan dung nghiêm ngặt hơn)

3Đối với độ dày tường

Dưới 4 mm (0 0157 inch), dung sai +0,6 (0,024 mm), -0,5 mm (0,020 in);

Đối với đường ống thép không may API 5L dày từ 4 mm đến 10 mm (0,394 inch), +0, 150t, -0,125t;

Đối với đường ống không may API dày 10 mm đến 25 mm (0,984 in), +/- 0,125t;

Độ dày tường ≥25 mm, +3,7 mm hoặc +0,1t (nếu lớn hơn) và -3,0 mm (0,120 in) hoặc -0,1t (nếu lớn hơn).

t cho độ dày,

4Đối với thẳng, tối đa cho chiều dài đầy đủ, dung sai tối đa 0,15% chiều dài.

5- Độ thẳng, độ lệch tối đa cho đầu ống, phải ≤0,3 mm / m.

6Chiều dài +/- 200 mm cho chung, +/- 25,4 mm cho đặc biệt.
