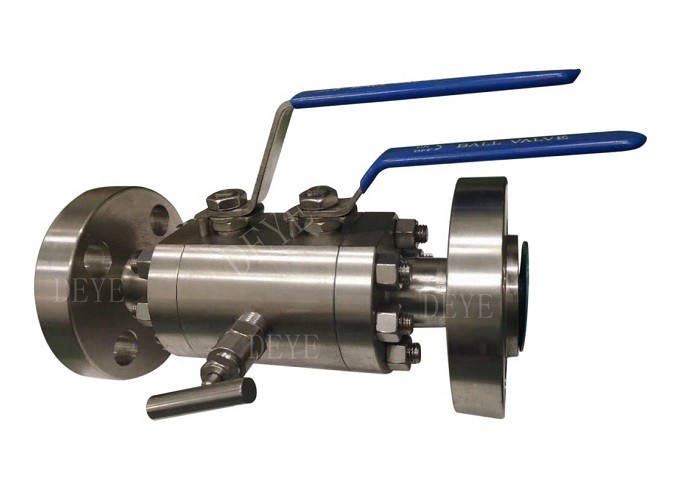

Valve bóng DBB bằng thép không gỉ đúc với thiết kế tùy chỉnh BV-DBB-02F
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | DY-V-14 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD2-USD20000 each |
| chi tiết đóng gói | hộp carton + hộp gỗ hoặc thùng carton + Pallet |
| Thời gian giao hàng | 20 ngày đối với đơn hàng thông thường, 7 ngày đối với hàng tồn kho |
| Điều khoản thanh toán | T/T, L/C, D/P |
| Khả năng cung cấp | 1000 CÁI MỘT THÁNG |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Làm nổi bật | Van bóng dbb thép không gỉ,Máy phun bóng dbb rèn,Máy phun pin đúc bằng khối hai và van cầu chảy máu |
||
|---|---|---|---|
Mô tả sản phẩm
Van bóngcó một đĩa hình cầu để mở và đóng dòng chảy của chất lỏng. Chúng là tiêu chuẩn công nghiệp cho các ứng dụng tắt đường ống,vì thiết kế của chúng đảm bảo niêm phong rất chặt chẽ và không rò rỉ ngay cả sau nhiều năm hoạt động. Hai loại chính của van quả bóng là các thiết kế nổi và trunnion (đường vào bên hoặc trên cùng). Cơ thể có thể được đúc hoặc rèn và đơn thạch hoặc chia (trong 2 hoặc 3 mảnh).34 là các thông số kỹ thuật chính.
Thông tin sản phẩm / Mô tả sản phẩm / Thông tin cơ bản / Thông số kỹ thuật
| Tiêu chuẩn API VALVE |
API6D van cổng, van cắm và van bóng Ống phun cổng thép với nắp chốt API600 cho ngành công nghiệp dầu mỏ và khí đốt tự nhiên API602 Máy van thép rèn API603 Van thép không gỉ API609 Van bướm API594 Wafer, van kiểm tra Lug BS1868 van kiểm soát BS1873/ / BS 5352 van hình cầu đúc và đúc |
| Loại van | Van bướm, van bóng, van cổng, van kiểm soát, van cầu, van nút, máy lọc |
| van quả bóng với quả bóng nổi và trunnion gắn quả bóng, Cơ thể với 1pc. 2pcs. 3pcs Split type | |
| Kích thước | 1/2 "-48 DN15-DN1200" |
| Kết thúc kết nối | Kết thúc ngã, RF, FF, RTJ, LM, BW kết thúc, kết thúc quai NPT, BSPT, BSPP, kết thúc hàn ổ cắm |
| Phạm vi áp suất |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Bề mặt | Chế biến axit, đánh bóng, kẽm, sơn, epoxy Power Coated |
Danh mục vật liệu
| Các van bóng cung cấp phạm vi | |||||
| Tiêu chuẩn | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| Xây dựng | Loại Side Entry, 2 PC, 3 PC thân xe, đầu vào loại 1 PC thân xe | ||||
| Loại quả bóng | Bóng nổi từ kích thước 1/2 "-12", Trunnion gắn bóng từ 2"-48" | ||||
| Kết nối | Phong cách RF, RTJ, đầu dây xích NPT BSPT, đầu ổ cắm, đầu hàn đít | ||||
| Áp lực | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Thuyền thuỷ | Hướng dẫn sử dụng tay cầm/hộp bánh răng; Động cơ điện, động cơ khí | ||||
| Vật liệu của các bộ phận theo ứng dụng khác nhau | |||||
| Không. | Tên phần | Thép carbon | Thép không gỉ | SS đôi | Carbon S |
| 1 | Cơ thể | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Nắp xe | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Quả bóng | A105+ENP//A182- F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | Cây | A276- 304 | A276 - 316 | SAF2205/2507 | A276- 304 |
| 5 | Chiếc ghế | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Chèn ghế | PTFE chứa thủy tinh | |||
| 7 | Ống ghế | A313- 304 | Inconel X- 750 | Inconel X- 750 | A313- 304 |
| 8 | Chiếc ghế O-Ring | NPR | Viton | PTFE | Viton |
| 9 | Cây O-Ring | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Ghi đệm nắp | Graphite+304 | Graphite+316 | PTFE+2205 | Graphite+304 |
| 11 | Màn hình O-Ring | NBR | Viton | PTFE | Viton |
| 12 | Xuân chống tĩnh | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Bề dưới | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | Trùm đầu xe | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | Hạt đậu | A194-2H | A194-8 | A194-8 | A194- 4 |
| 16 | Trunnion | A276- 304 | A276 - 316 | A276 - 316 | A276- 304 |
| 17 | Lối đệm trunnion | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Vòng viền tuyến | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Bolt tuyến | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Bảng dừng | Thép carbon+Zn | Thép carbon+Zn | Thép carbon | |
| 21 | Chọn tay cầm | Thép carbon | |||
Vật liệu nhiệt độ cao CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Vật liệu nhiệt độ thấp A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Vật liệu hợp kim: Đồng, IN Conoy, DUPLEX SS, hợp kim 20, Hastelloy C 276, Hastelloy B
Xét nghiệm áp suất kỹ thuật
| Xét nghiệm vỏ | 1.5x áp suất làm việc | ||||
| Kiểm tra con dấu | 1.1x Áp suất làm việc | ||||
| Kiểm tra không khí đối với con dấu | 0.6Mpa qua không khí | ||||
| Kích thước van | Thời gian thử nghiệm tối thiểu (giây giây) | ||||
| DN | NPS | Vỏ Đêm nay 编` |
Chiếc ghế sau (đối với van có đặc điểm ghế sau) | Các van kiểm soát đóng (API 594) | Các van khác |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 đến 150 | 2 1/2 inch đến 6 inch | 60 | 60 | 60 | 60 |
| 200 đến 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a Thời gian thử nghiệm là thời gian kiểm tra sau khi van được chuẩn bị đầy đủ và áp suất đầy đủ. | |||||
| Tỷ lệ rò rỉ tối đa cho thử nghiệm đóng | |||||||
| Kích thước van | Tất cả các van ngồi đàn hồi | Các van bằng kim loại ngoại trừ kiểm tra | Các van kiểm tra bằng kim loại | ||||
| DN (mm) |
NPS | Xét nghiệm chất lỏng (giọt/phút) | Khí. Kiểm tra (bùi/phút) | Xét nghiệm chất lỏng (cc/min) | Xét nghiệm khí (m3/h) | Thử nghiệm khí (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Đối với xét nghiệm chất lỏng, 1 ml được coi là tương đương với 16 giọt. b Không có rò rỉ trong thời gian thử nghiệm tối thiểu được chỉ định. Đối với thử nghiệm chất lỏng, 0 giọt có nghĩa là không có rò rỉ có thể nhìn thấy trong thời gian thử nghiệm tối thiểu được chỉ định. Đối với thử nghiệm khí,0 bong bóng có nghĩa là ít hơn 1 bong bóng mỗi thời gian thử nghiệm tối thiểu được chỉ định. |
|||||||
Các trang danh mục của van bóng/danh mục kích thước
Ứng dụng:
Van là một sản phẩm công nghiệp thành phần phổ biến được sử dụng rộng rãi trong nhiều ngành công nghiệp, chẳng hạn như dầu mỏ, hóa dầu, hóa chất, luyện kim, điện, bảo tồn nước, xây dựng đô thị,máy móc, than, thực phẩm, nước biển, dầu mỏ, lọc dầu, môi trường, năng lượng.
Khí hơi, LPG.
Tiêu chuẩn tham chiếu:
API 600: van than đúc và van hợp kim
API 603: van thép không gỉ
API 602/BS 5352: van giả
API 6D: van sợi và ống dẫn thông qua cho đường ống dẫn
API 598 và BS EN 12266-1: Kiểm tra van
ASME B16.10: kích thước đối diện cho van
ASME B16.5 và ASME B16.47: kết nối bên cạnh
ASME B16.25Thiết kế các kết nối hàn đít
ASME B16.34: Đánh giá áp suất Đánh giá áp suất và nhiệt độ theo lớp vật liệu
ISO 7-1:1994, Các sợi ống mà các ghép kín áp lực được thực hiện trên các sợi sợi Phần 1: Kích thước, dung sai
và chỉ định.
ISO 4200:1991, ống thép cuối đơn giản, hàn và liền mạch
ISO 5208:1993, van công nghiệp ️ Kiểm tra áp suất của van.
ISO 5209:1977, van công nghiệp mục đích chung Marking.
ISO 5210:1991, van công nghiệp ¥ thiết bị gắn máy điều khiển van nhiều vòng.
ISO 5752: 1), van kim loại để sử dụng trong các hệ thống đường ống có vòm
ISO 6708:1995, Các thành phần đường ống Định nghĩa và lựa chọn DN (kích thước danh nghĩa).
ISO 7005-1:1992, Vòng thép ️ Phần 1: Vòng thép.
ISO 7268:1983, Các thành phần ống ️ Định nghĩa áp suất danh nghĩa.
ASME B1.1:1989, Sợi vít inch thống nhất (hình UN và UNR thread).
ASME B1.5:1988 (R1994), Acme vít sợi.
ASME B1.8:1988 (R1994), Stub Acme vít sợi.
ASME B1.12:1987 (R1992), Sợi vít ️ Sự can thiệp lớp 5 ️ Sợi phù hợp.
ASME B1.20.1:1983 (R1992), sợi ống, mục đích chung (inch).
ASME B16.5:1996, Các ống ống và phụ kiện ống.
ASME B16.34:1996, Valves Flanged, lề và hàn cuối.
ASME B18.2.2:1987 (R1993), Các hạt vuông và hex (série inch).
ASTM A193:1996, Thông số kỹ thuật cho thép hợp kim và vật liệu đệm thép không gỉ cho dịch vụ nhiệt độ cao.
ASTM A194:1996, Thông số kỹ thuật cho các hạt thép hợp kim và cacbon cho các vít áp suất cao và nhiệt độ cao
dịch vụ.
ASTM A307:1994, Thông số kỹ thuật cho các cọc thép carbon, độ bền kéo 60 000 psi.
MSS SP-55:1985 (R1990), tiêu chuẩn chất lượng cho các sản phẩm đúc thép, kiểm tra bề mặt trực quan.
1) Được xuất bản (Sửa đổi ISO 5752:1982)
