GGG40 GGG50 van nước ductile sắt cổng van ổ xích hàn cho kết nối đường ống PVC
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | DY-GV-Z-14 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD2-USD20000 each |
| chi tiết đóng gói | hộp carton + hộp gỗ hoặc thùng carton + Pallet |
| Thời gian giao hàng | 20 ngày đối với đơn hàng thông thường, 7 ngày đối với hàng tồn kho |
| Điều khoản thanh toán | T/T, L/C, D/P |
| Khả năng cung cấp | 1000 CÁI MỘT THÁNG |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Làm nổi bật | Máy van nước sắt mềm,Van nước GGG50,DIN ổ cắm van cổng |
||
|---|---|---|---|
Mô tả sản phẩm

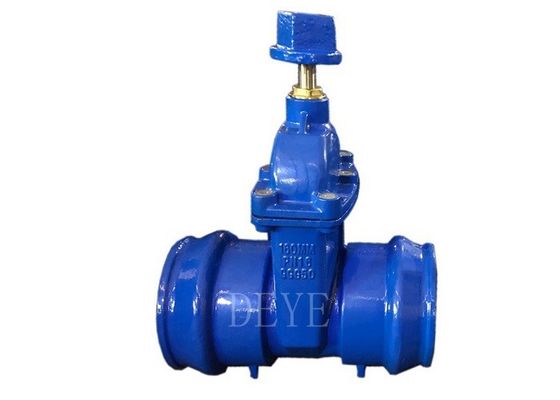

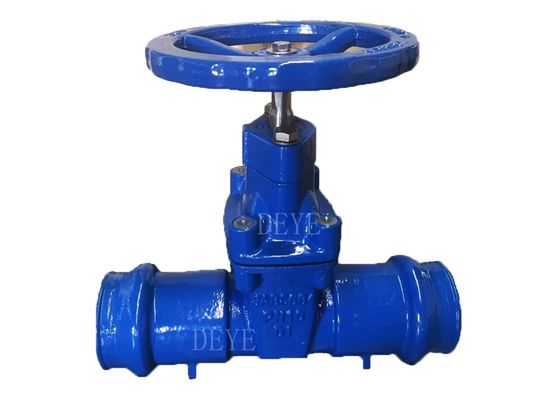

GGG40 GGG50 Duxtile Iron Socket Ends Gate Valve cho kết nối ống PVC
Mô hình số GV-Z-14
van cửa được hàn bằng ổ sắt dẻo để ống PVC HDPE. Nhiệt độ: -30°C-+125°C
Chi tiết nhanh
Tiêu chuẩn thiết kế: DIN
Vật liệu cơ thể: sắt ductile GGG50
Đèn: Sắt mềm + EPDM/NBR
Áp lực: PN16
Kết nối cuối: ổ cắm SW hàn
Mặt đối mặt: DIN33352 F5
Nhiệt độ làm việc: -30 °C ~ + 125 °C.
Kiểm tra và kiểm tra: API 598.
Van cửa tuyến
Phạm vi sản phẩm Kích thước: 2"-14" 50mm-355mm
Kết nối: Các đầu sườn phù hợp với EN1092-1
Dòng sản phẩm
Vật liệu cơ thể có sẵn: Sắt đúc GG25, Sắt mềm GGG40, GGG50
Chỗ ngồi lưỡi dao tùy chọn: EPDM, NBR
Thiết kế tùy chọn: DIN / SABS với độ dài mặt khác
Kết thúc tùy chọn: SW cho ống PVC/ ống PE/ ống HDPE/ ống nhựa
Phạm vi kích thước: 50mm- 355mm (2 ′′-14 ′′)
Phạm vi áp suất: PN10, PN16
Màu bề mặt tùy chọn: RAL5002, RAL5015. RAL5005, đỏ Hoặc tùy chỉnh
Hoạt động tùy chọn: hạt vuông, bánh tay
Hiệu suất:
• PN10/16 Resilient Seated Gate Valve được vận hành bởi nêm sắt phủ EPDM
di chuyển thẳng đứng với trục dòng chảy thông qua một giun giun nhiều lần xoay
• 100% niêm phong chặt chẽ được đạt được thông qua EPDM bao phủ nêm tiếp xúc hoàn toàn
Bề mặt dòng chảy epoxy có lớp kết hợp tổng hợp
• Mỗi khi van được mở, dòng chảy trên đường dây làm sạch bề mặt niêm phong,
Giữ khỏi bụi bẩn và trầm tích
• Với chiều dài lắp đặt ngắn (DIN 3202 F5), không chiếm nhiều không gian
• Nó có thân sắt dẻo và thân thép không gỉ
• Bề mặt bên trong và bên ngoài được phủ bằng epoxy liên kết hợp hạch ít nhất 250 micron
• Thích hợp để lắp đặt động cơ và hộp số
• Thích hợp để sử dụng với các ứng dụng trên mặt đất và dưới lòng đất.
• Mức giảm đầu rất thấp. Có thể vận hành với mô-men xoắn thấp hơn, không cần bảo trì
Bảng thông tin kỹ thuật
|
Danh sách vật liệu |
||
|
Không, không. |
Tên phần |
Vật liệu |
|
1 |
Cơ thể |
Sắt mềm |
|
2 |
Nắp xe |
Sắt mềm |
|
3 |
nêm |
Sắt ductile/nbr |
|
4 |
Hạt gốc |
Đồng |
|
5 |
Cây |
Thép không gỉ |
| Thử nghiệm thiết kế | ||
| Thiết kế: DIN: 3352 Phần 5 | ||
| Kích thước mặt đối mặt: DIN3352 F5 | ||
| Áp suất làm việc | PN10 | PN16 |
| Xét nghiệm vỏ | 1.5Mpa | 2.4Mpa |
| Kiểm tra chỗ ngồi | 1.1Mpa | 1.8Mpa |
| Ứng dụng | Bơm U-PVC hoặc PE | |
| Kích thước (mm) | ||||||||
| DN | OD của ống | L | L1 | D1 | D2 | H1 | H | Trọng lượng |
| DN50 | 63 | 250 | 77 | 63 | 68 | 50 | 241 | 6 |
| DN65 | 75 | 270 | 80 | 75 | 80 | 58 | 271 | 6.6 |
| DN80 | 90 | 280 | 84 | 90 | 95 | 66 | 297 | 8.8 |
| DN100 | 110 | 300 | 88 | 110 | 116 | 80 | 334 | 11.2 |
| DN125 | 125 | 325 | 90 | 125 | 131 | 100 | 375 | 15 |
| DN15o | 160 | 350 | 94 | 160 | 167 | 110 | 448 | 21.4 |
| DN200 | 200 | 400 | 100 | 200 | 207 | 128 | 562 | 35 |
| DN200 | 225 | 400 | 100 | 225 | 232 | 128 | 562 | 37 |
| DN250 | 250 | 450 | 125 | 250 | 258 | 156 | 664 | 61 |
| DN250 | 280 | 450 | 125 | 380 | 288 | 156 | 664 | 61 |
| DN300 | 315 | 500 | 140 | 315 | 323 | 192 | 740 | 75 |
Van cổng cho các ứng dụng kết nối ống PVC
Van cửa dùng cho nước nóng, nước lạnh, chất lỏng không có tính axit hoặc kiềm
