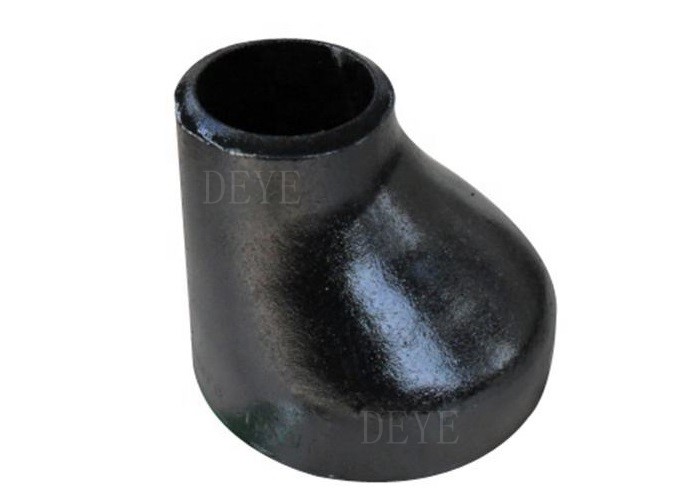

Máy giảm nhiệt đặc biệt Các phụ kiện CS với đầu hàn đít
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | PF-ER-02 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 1PCS |
| Giá bán | USD0.58-USD100 for seamless fittings |
| chi tiết đóng gói | Thùng gỗ / Pallet không cần khử trùng |
| Thời gian giao hàng | 30 ngày đối với đơn hàng bình thường |
| Điều khoản thanh toán | L/C, T/T, D/P |
| Khả năng cung cấp | 200 tấn mỗi tháng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| MOQ | 1 miếng | Điều trị bề mặt | Phun cát, sơn chống gỉ, sơn dầu, v.v. |
|---|---|---|---|
| Ứng dụng | Dầu khí, Hóa chất, Điện, Khí đốt, Luyện kim, Đóng tàu, Xây dựng, v.v. | Tiêu chuẩn | ASME, ANSI, JIS, DIN, EN, ISO, GB |
| Chính sách thanh toán | T/T, L/C, | Kích thước | 1/2”-48” |
| Giấy chứng nhận | ISO, API, CE, v.v. | Gói | Vỏ gỗ, Pallet gỗ, v.v. |
| Làm nổi bật | Máy giảm tâm chu kỳ,0.5incs phụ kiện,48in thép carbon phụ kiện hàn |
||
Mô tả sản phẩm
Điệu bộ giảm tâm là một loại Pipefitngs để kết nối các đường ống kích thước khác nhau, nó là cho đường ống nước áp suất thấp và trung bình,
nồi hơi, ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan, ngành công nghiệp hóa học, ngành công nghiệp điện, đóng tàu, thiết bị phân bón và đường ống dẫn,
công nghiệp xây dựng, hóa dầu, dược phẩm, vv
Thông tin sản phẩm
| Tên sản phẩm | Máy giảm nhiệt đặc, máy giảm nhiệt Ecc. theo ANSI B16.9 Butt-welding Pipe Fitting |
| Loại |
Con. Máy giảm tốc, máy giảm tốc, Y, đầu, đầu cuối, đầu cuối và đầu cuối của khớp vòng dài và ngắn LR khuỷu tay, SR khuỷu tay, 180 độ trở lại, cong, giảm khuỷu tay, thẳng Tee, Tee bằng nhau, |
| Kích thước | Máy giảm tâm điểm loại không may từ 1/2 "24", loại hàn ERW từ 1/2 "72" |
| Độ dày tường |
Độ dày tiêu chuẩn theo ANSI B16.9, Có sẵn dưới kích thước SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS, Độ dày DIN, SGP JIS |
| Tiêu chuẩn | ASTMA234,ASTM A420,ASTM A312, ANSI B16.9/B16.28/B16.25,ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| Tiêu chuẩn GB 12459-99, EN vv | |
| Chất liệu |
Thép carbon loại vật liệu: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
|
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 |
|
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Thép không gỉ304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Bề mặt | Sơn đen, sơn sơn, dầu chống rỉ sét, sơn nóng, sơn lạnh, 3PE, v.v. |
|
Giao thông vận tải Gói |
Bộ phim nhựa, vỏ gỗ, pallet gỗ, hoặc theo yêu cầu của khách hàng |
Dữ liệu kỹ thuật
Máy giảm áp suất theo ASME B16.9
| Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Từ đầu đến cuối, H. | Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Từ đầu đến cuối, H. | ||
| Kết thúc lớn | Cuối nhỏ | Kết thúc lớn | Cuối nhỏ | ||||
| 3/4x1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4 x 3/8 | 26.7 | 17.3 | 38 | 5x3-1/2 | 141.3 | 101.6 | 127 |
| 1x3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1x1/2 | 33.4 | 21.3 | 51 | 5 x2-1/2 | 141.3 | 73.0 | 127 |
| 1-1/4x1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4x3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4x1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2x1-1/4 | 48.3 | 42.2 | 64 | 6 x3-1/2 | 168.3 | 101.6 | 140 |
| 1-1/2x1 | 48.3 | 33.4 | 64 | 6x3 | 168.3 | 88.9 | 140 |
| 1-1/2x3/4 | 48.3 | 26.7 | 64 | 6x2-1/2 | 168.3 | 73.0 | 140 |
| 1-1/2x1/2 | 48.3 | 21.3 | 64 | 8x6 | 219.1 | 168.3 | 152 |
| 2 x 1-1/2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 x 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8x3-1/2 | 219.1 | 101.6 | 152 |
| 2 X3/4 | 60.3 | 26.7 | 76 | 10 x 8 | 273.0 | 219.1 | 178 |
| 2-1/2X2 | 73.0 | 60.3 | 89 | 10 x 6 | 273.0 | 168.3 | 178 |
| 2-1/2X1-1/2 | 73.0 | 48.3 | 89 | 10 x 5 | 273.0 | 141.3 | 178 |
| 2-1/2X1-1/4 | 73.0 | 42.2 | 89 | 10 x 4 | 273.0 | 114.3 | 178 |
| 2-1/2 X 1 | 73.0 | 33.4 | 89 | 12 x 10 | 323.8 | 273.0 | 203 |
| 3 x 2-1/2 | 88.9 | 73.0 | 89 | 12 x 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 x 6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12 x 5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 x 12 | 355.6 | 323.8 | 330 |
| 3-1/2 x 3 | 101.6 | 88.9 | 102 | 14 x 10 | 355.6 | 273.0 | 330 |
| 3-1/2 x 2-1/2 | 101.6 | 73.0 | 102 | 14 x 8 | 355.6 | 219.1 | 330 |
| 3-1/2 X 2 | 101.6 | 60.3 | 102 | 14 x 6 | 355.6 | 168.3 | 330 |
| 3-1/2 x 1-1/2 | 101.6 | 48.3 | 102 | 16 x 14 | 406.4 | 355.6 | 356 |
| 3-1/2 x 1-1/4 | 101.6 | 42.2 | 102 | 16 x 12 | 406.4 | 323.8 | 356 |
| 4 x 3-1/2 | 114.3 | 101.6 | 102 | 16 x 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 x 8 | 406.4 | 219.1 | 356 |
| 4 X 2-1/2 | 114.3 | 73.0 | 102 | 18 x 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 x 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 x 12 | 457 | 323.8 | 381 |
| 18 x 10 | 457 | 273.0 | 381 | ||||
| Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Từ đầu đến cuối, H. | Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Từ đầu đến cuối, H. | ||
| Kết thúc lớn | Cuối nhỏ | Kết thúc lớn | Cuối nhỏ | ||||
| 20 x 18 | 508 | 457.0 | 508 | 36 x 34 | 914 | 864 | 610 |
| 20 x 16 | 508 | 406.4 | 508 | 36 x 32 | 914 | 813 | 610 |
| 20 x 14 | 508 | 355.6 | 508 | 36 x 30 | 914 | 762 | 610 |
| 20 x 12 | 508 | 323.8 | 508 | 36 x 26 | 914 | 660 | 610 |
| 36 x 24 | 914 | 610 | 610 | ||||
| 22 x 20 | 559 | 508.0 | 508 | ||||
| 22 x 18 | 559 | 457.0 | 508 | 38 x 36 | 965 | 914 | 610 |
| 22 x 16 | 559 | 406.4 | 508 | 38 x 34 | 965 | 864 | 610 |
| 22 x 14 | 559 | 355.4 | 508 | 38 x 32 | 965 | 813 | 610 |
| 38 x 30 | 965 | 762 | 610 | ||||
| 38 x 28 | 965 | 711 | 610 | ||||
| 24 x 22 | 610 | 559.0 | 508 | 38 x 26 | 965 | 660 | 610 |
| 24 x 20 | 610 | 508.0 | 508 | ||||
| 24 x 18 | 610 | 457.0 | 508 | 40 x 38 | 1016 | 965 | 610 |
| 24 x 16 | 610 | 406.4 | 508 | 40 x 36 | 1016 | 914 | 610 |
| 40 x 34 | 1016 | 864 | 610 | ||||
| 26 x 24 | 660 | 610.0 | 610 | 40 x 32 | 1016 | 813 | 610 |
| 26 x 22 | 660 | 559.0 | 610 | 40 x 30 | 1016 | 762 | 610 |
| 26 x 20 | 660 | 508.0 | 610 | ||||
| 26 x 18 | 660 | 457.0 | 610 | 42 x 40 | 1 067 | 1016 | 610 |
| 42 x 38 | 1 067 | 965 | 610 | ||||
| 28 x 26 | 711 | 660.0 | 610 | 42 x 36 | 1 067 | 914 | 610 |
| 28 x 24 | 711 | 610.0 | 610 | 42 x 34 | 1 067 | 864 | 610 |
| 28 x 20 | 711 | 508.0 | 610 | 42 x 32 | 1 067 | 813 | 610 |
| 28 x 18 | 711 | 457.0 | 610 | 42 x 30 | 1 067 | 762 | 610 |
| 30 x 28 | 762 | 711.0 | 610 | 44 x 42 | 1 118 | 1 067 | 610 |
| 30 x 26 | 762 | 660.0 | 610 | 44 x 40 | 1 118 | 1016 | 610 |
| 30 x 24 | 762 | 610.0 | 610 | 44 x 38 | 1 118 | 965 | 610 |
| 30 x 20 | 762 | 508.0 | 610 | 44 x 36 | 1 118 | 914 | 610 |
| 32 x 30 | 813 | 762.0 | 610 | 46 x 44 | 1 168 | 1 118 | 711 |
| 32 x 28 | 813 | 711.0 | 610 | 46 x 42 | 1 168 | 1 067 | 711 |
| 32 x 26 | 813 | 660.0 | 610 | 46 x 40 | 1 168 | 1016 | 711 |
| 32 x 24 | 813 | 610.0 | 610 | 46 x 38 | 1 168 | 965 | 711 |
| 34 x 32 | 864 | 813.0 | 610 | 48 x 46 | 1 219 | 1 168 | 711 |
| 34 x 30 | 864 | 762.0 | 610 | 48 x 44 | 1 219 | 1 118 | 711 |
| 34 x 26 | 864 | 660.0 | 610 | 48 x 42 | 1 219 | 1 067 | 711 |
| 34 x 24 | 864 | 610.0 | 610 | 48 x 40 | 1 219 | 1016 | 711 |
Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9
| NPS | Dimeter bên ngoài | Độ dày khác nhau với độ khoan dung +12,5% | |||||||||
| Sch20 | Sch30 | Bệnh lây qua đường tình dục | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | ️ | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | ️ | 2. 24 | 2. 24 | ️ | 3. 02 | 3. 02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | ️ | 2. 31 | 2. 31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | ️ | ️ | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | ️ | ️ | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | ️ | ️ | 3. 38 | 3. 38 | ️ | 4. 55 | 4. 55 | ️ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | ️ | ️ | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | ️ | ️ | 3. 68 | 3. 68 | ️ | 5. 08 | 5. 08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | ️ | ️ | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | ️ | ️ | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14. 02 |
| 3 | 88. 9 | ️ | ️ | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | ️ | ️ | 5. 74 | 5. 74 | ️ | 8. 08 | 8. 08 | ️ | ️ | ️ |
| 4 | 114. 3 | ️ | ️ | 6.02 | 6. 02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ️ | ️ | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | ️ | ️ | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ️ |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ️ |
| 26 | 660.4 | 12. 70 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. 0 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
Các đặc điểm kỹ thuật vật liệu thép carbon chúng tôi có thể cung cấp
|
Thang và Vật liệu |
C | Thêm | P | S | Silicon | Chrom | Molybden | Nickel | Đồng | Các loại khác |
| WPBB,C,D,E,F0.30 tối đa | 0.29 ¥1.06 | 0.05 | 0.058 | 0.10 phút | 0.40 tối đa | 0.15 tối đa | 0.40 tối đa | 0.40 tối đa | Vanadi 0.08 tối đa | |
| WPCC,D,E,F0.35 tối đa | 0.29 ¥1.06 | 0.05 | 0.058 | 0.10 phút | 0.40 tối đa | 0.15 tối đa | 0.40 tối đa | 0.40 tối đa | Vanadi 0.08 tối đa | |
| WP1 | 0.28 tối đa | 0.30 x 0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP12 CL1, | 0.05 ¥0.20 | 0.30 x 0.80 | 0.045 | 0.045 | 0.60 tối đa | 0.80 ¢1.25 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP12 CL2 | ... | |||||||||
| WP11 CL1 | 0.05 ¥0.15 | 0.30 x 0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP11 CL2, | 0.05 ¥0.20 | 0.30 x 0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP11 CL3 | ... | |||||||||
| WP22 CL1, | 0.05 ¥0.15 | 0.30 x 0.60 | 0.04 | 0.04 | 0.50 tối đa | 1.90 ¢2.60 | 0.87 ∙ 1.13. . . . . . | . . . | ||
| WP22 CL3 | ... | |||||||||
| WP5 CL1, | 0.15 tối đa | 0.30 x 0.60 | 0.04 | 0.03 | 0.50 tối đa | 4.0660 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP5 CL3 | ... | |||||||||
| WP9 CL1, | 0.15 tối đa | 0.30 x 0.60 | 0.03 | 0.03 | 1.00 tối đa | 8.0 ¢10.0 | 0.90 ∙1.10. . . . . . | . . . | ||
| WP9 CL3 WPR | ||||||||||
| 0.20 tối đa | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | . . . | |
| WP91 | 0.08 ¥0.12 | 0.30 x 0.60 | 0.02 | 0.01 | 0.20−0.50 | 8.0995 | 0.85 ¢1.05 | 0.40 tối đa | . . . | Vanadi 0.18 ≈ 0.25 |
| Columbium 0.06 ‰ 0.10 | ||||||||||
|
Nitơ 0.03 ¥0.07 |
||||||||||
|
Nhôm 0.04 tối đa |
||||||||||
| WP911 | 0.09 ¥0.13 | 0.30 x 0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.59.5 | 0.90 ¢1.10 | 0.40 tối đa | . . . | Vanadi 0.18 ≈ 0.25 |
| Columbium 0.060 0.10 | ||||||||||
|
Nitơ 0.04'0.09 |
||||||||||
|
Nhôm 0.04 tối đa |
||||||||||
|
Boron 0.000330.006 |
||||||||||
|
Tungsten 0.90 ¢1.10 |
||||||||||
A Khi các phụ kiện được hàn, ký hiệu cấp và đánh dấu được hiển thị ở trên phải được bổ sung bằng ký tự W.
B Phụ kiện làm từ thanh hoặc tấm có thể có 0,35 carbon tối đa.
C Phụ kiện được làm từ đúc có thể có tối đa 0,35 carbon và 0,35 silicon mà không có mức tối thiểu.
D Đối với mỗi lần giảm 0,01 % dưới mức tối đa carbon đã chỉ định, sẽ được phép tăng 0,06 % mangan trên mức tối đa đã chỉ định, tối đa 1,35%.
E Tổng số đồng, niken, crôm và molybden không được vượt quá 1,00%.
F Tổng lượng crôm và molybden không được vượt quá 0,32%.
Yêu cầu kéo
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Biểu tượng cấp và đánh dấu | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Độ bền kéo, phạm vi ksi [MPa] | 60 ¢ 85 | 70 ¢95 | 55 ¢ 80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢ 85 |
| [415 ₹585] | [485?? 655] | [380550] | [415 ₹585] | [435?? 605] | [520 ₹ 690] | [585 ¥760] | [620?? 840] | [415 ₹585] | |
| Sức mạnh năng suất, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2 % thay thế hoặc 0,5 % mở rộng-tạm tải) |
|||||||||
Quá trình sản xuất
Quá trình kiểm soát chất lượng của các phụ kiện ống
Tiêu chuẩn tham chiếu
Tiêu chuẩn ASME B16.9 cho phụ kiện hàn cuối
Thông số kỹ thuật ASME B16.9 được thiết kế cho phụ kiện hàn đệm được áp dụng trong đường ống xây dựng công nghiệp. Bao gồm khuỷu tay, tee, chéo, nắp, giảm và vv.
Phạm vi tiêu chuẩn
Tiêu chuẩn này bao gồm các thông số kỹ thuật của NPS 1/2 đến NPS 48 (DN15-DN1200) các phụ kiện ống đúc bằng ống đúc được chế tạo tại nhà máy kích thước tổng thể, xếp hạng độ khoan dung, phương pháp thử nghiệm và đánh dấu.
Phụ kiện đặc biệt
Phụ kiện đặc biệt ở đây đề cập đến kích thước, hình dạng và độ khoan dung đặc biệt được thỏa thuận giữa người mua và nhà sản xuất.
Các thiết bị gia dụng sản xuất
Các mặt bên và các phụ kiện khác được chế tạo bằng dây hàn xung quanh hoặc cắt ngang được coi là sản xuất ống không thể áp dụng tiêu chuẩn này.
Các đơn vị theo ASME B16.9 phải được ghi cả trong đơn vị SI (Metric) và đơn vị thông thường của Hoa Kỳ.
Tiêu chuẩn tham chiếu
Nó không được coi là thực tế để xác định phiên bản cụ thể của mỗi tiêu chuẩn và thông số kỹ thuật trong các tài liệu tham khảo riêng lẻ.Một sản phẩm được làm phù hợp với một phiên bản trước của các tiêu chuẩn tham chiếu và trong tất cả các khía cạnh khác phù hợp với tiêu chuẩn này sẽ được coi là phù hợp..
ASME B16.5: Vành ống và phụ kiện vành: NPS 1 ¢ 2 qua tiêu chuẩn NPS 24 métric / inch
ASME B16.25: Đối với kết thúc hàn sau
ASME B31: Mã cho đường ống áp suất
ASME B31.3: Công nghệ ống dẫn
ASME B36.10M, Bơm thép hàn và không may
ASME B36.19M, ống thép không gỉ
Mã lò hơi và bình áp suất của ASME
ASTM A234/A234M-17, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép carbon đúc và thép hợp kim để phục vụ ở nhiệt độ trung bình và cao
ASTM A403/A403M-16, Thông số kỹ thuật cho các phụ kiện ống thép không gỉ Austenitic đúc
ASTM A420/A420M-16, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép carbon đúc và thép hợp kim để phục vụ nhiệt độ thấp
ASTM A815/A815M-14e1, Thông số kỹ thuật cho các phụ kiện đường ống thép không gỉ Ferritic, Ferritic/Austenitic và Martensitic
ASTM A960/A960M-16a, Thông số kỹ thuật về các yêu cầu chung đối với các phụ kiện ống thép đúc
ASTM E29-13, Thực hành sử dụng các chữ số quan trọng trong dữ liệu thử nghiệm để xác định sự phù hợp với các thông số kỹ thuật
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Đối với các kim loại vật liệu khác (Aluminium, Titanium, Nickel và hợp kim).
FAQ/ Câu hỏi và câu trả lời của khách hàng
Hỏi: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu gắn dây đai đai thép cacbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu gắn dây đai đai A105 hoặc A106.Các phụ kiện A234WPB được làm từ A106GR.B ống. A105 là một vật liệu từ Bar rèn thành Ứng dụng áp suất cao hoặc Flange
Hỏi: Khách hàng yêu cầu các phụ kiện hàn đệm chuẩn:
Đáp: Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, trong đó N là chuẩn hóa.Các nhà sản xuất bình thường hóa các phụ kiện hàn đít của họ đã được coi là quy trình xử lý nhiệt bình thường đã được thực hiệnĐặc biệt là cho khuỷu tay và Tees Khách hàng cần bình thường bộ kết nối hàn đệm nên yêu cầu WPL6 bộ kết nối có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.
Q; Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
A: Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.Bộ kết hợp ống liền mạch KHÔNG phổ biến ở kích thước lớn hơn 12 ′′Các linh kiện ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW. Chúng có sẵn trong kích thước 1⁄2 ′′ đến 72 ′′ và giá cả phải chăng hơn các linh kiện không may.
: Cắm ống khuỷu tay 3R hoặc 3D là gì?
A: Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn đít 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.
Dịch vụ của chúng tôi
1Hỗ trợ kỹ thuật
2- Kiểm soát chất lượng nguyên liệu.
3Kiểm tra trong thời gian sản xuất.
4. Thử nghiệm cuối cùng bao gồm bề mặt, kích thước, PT thử nghiệm, RT thử nghiệm, thử nghiệm siêu âm
5. Báo cáo thử nghiệm mỗi lô hàng
4. Điều khoản giao hàng linh hoạt. EXW FOB CIF CFR DDP DDU
5. Phương thức thanh toán linh hoạt: LC. TT. DP
6. gói tùy chỉnh bao gồm Logo. trường hợp kích thước.
7. 18 tháng thời gian bảo hành chất lượng.
9. Thay thế miễn phí bằng đường hàng không nếu bất kỳ lỗi nào được chứng minh
10. 24 giờ để phản hồi câu hỏi của bạn
Sản phẩm khuyến cáo
