Bộ phụ kiện ống thép không gỉ hai mặt liền mạch SCH10S SCH40S SCH80S SCH160S

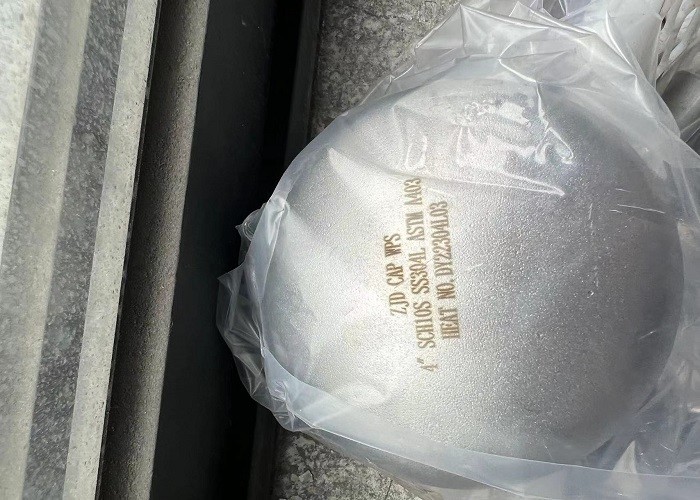

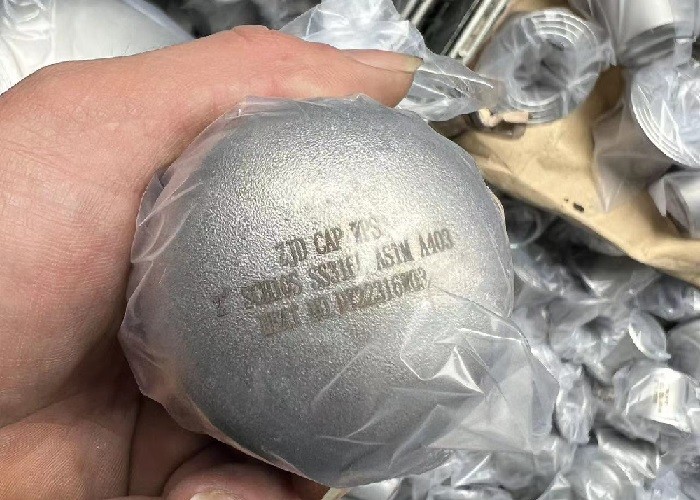

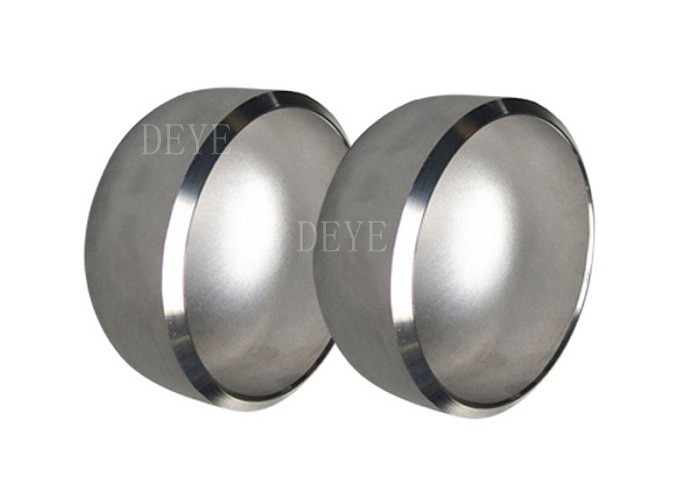

Các loại thép không gỉ:Steel Pipe Cap cũng được gọi là Steel Plug, nó thường được hàn vào đầu ống để đóng đường ống, do đó chức năng giống như cắm ống.Nắp ống thép carbon, ốc vỏ thép không gỉ, ốc vỏ thép hợp kim với độ dày ống SCH5SM 10SM 20SM 40SM 80S, 160S. XXS.

Thông tin về sản phẩm:

Tính năng / Đặc điểm

Steel Pipe Cap cũng được gọi là Steel Plug, nó thường được hàn vào đầu ống để đóng đường ống, do đó chức năng giống như cắm ống.Nắp ống thép carbon, Nắp thép không gỉ, Nắp thép hợp kim

• Các phụ kiện hàn cuối có sẵn trong nhiều hình dạng (đùi tay, tay, giảm, thập tự, nắp, đầu cột), loại vật liệu (carbon, carbon có năng suất cao, hợp kim thấp, không gỉ,và hợp kim niken) và kích thước (2 đến 24 inch trong liền mạch hoặc hàn, 26"-72" trong hàn).
• Buttweld linh kiện là linh kiện ống được sử dụng để thay đổi đường dẫn của một đường ống (bàn tay), giảm / tăng kích thước ống lỗ (giảm), nhánh (tiếng, chéo) hoặc mù một đường ống (đá đúc butt)
• Các thông số kỹ thuật chính cho phụ kiện đệm là ASME B16.9 (cáp kết nối carbon và hợp kim) và MSS SP 43 (mà tích hợp ASME B16.9 cho thép không gỉ, képlex và hợp kim niken).
• Các phụ kiện ống hàn đệm được bán dưới tên SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Các phụ kiện hàn đệm được hàn nhiều hơn trong thép không gỉ do lợi thế về chi phí.
• Vật liệu phổ biến cho phụ kiện hàn đệm là A234 WPB, thép carbon năng suất cao, thép không gỉ 304 và 316 và hợp kim niken.
• Các phụ kiện ống hàn bằng thép cacbon và thép không gỉ là các thành phần kết nối cho phép lắp ráp van, ống và thiết bị vào hệ thống đường ống.

Công nghệ/ Bảng thông tin kỹ thuật

Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9

Đơn vị: mm

Kích thước của máy giảm tốc

Thép không gỉ là viết tắt của thép không gỉ và chống axit. Thép chống môi trường ăn mòn yếu như không khí, hơi nước, nước hoặc có khả năng chống gỉ được gọi là thép không gỉ;Và các loại thép mà là kháng môi trường ăn mòn hóa học (như axit, kiềm, muối, vv) ăn mòn được gọi là thép chống axit.vật liệu thường được sử dụng nhất là SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Quá trình sản xuất

1- Vật liệu thô Nhận và cắt

2. Định dạng vật liệu

3. khuỷu tay, Tees, giảm, Caps, đầu stub, các loại ống hình thành

4. Công nghệ nghiền vật liệu (đá hàn)

5. Điều trị nhiệt cho các ống SS

6- Bắn nổ và làm sạch.

7Kiểm tra bề mặt

8Sau khi đánh bóng

9. thép không gỉ

Ứng dụng/Sử dụng

Dòng ống dẫn chất lỏng áp suất thấp và trung bình,nồi hơi,ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan,ngành công nghiệp hóa học,ngành công nghiệp điện,sản xuất tàu,cỗ máy và đường ống dẫn phân bón,cơ cấu,hóa dầu, công nghiệp dược phẩm, v.v.

Tiêu chuẩn tham chiếu

Tiêu chuẩn ASME B16.9 cho phụ kiện hàn cuối

Thông số kỹ thuật ASME B16.9 được thiết kế cho phụ kiện hàn đệm được áp dụng trong đường ống xây dựng công nghiệp. Bao gồm khuỷu tay, tee, chéo, nắp, giảm và vv.

Phạm vi tiêu chuẩn

Tiêu chuẩn này bao gồm các thông số kỹ thuật của NPS 1/2 đến NPS 48 (DN15-DN1200) các phụ kiện ống đúc bằng ống đúc được chế tạo tại nhà máy kích thước tổng thể, xếp hạng độ khoan dung, phương pháp thử nghiệm và đánh dấu.

Phụ kiện đặc biệt

Phụ kiện đặc biệt ở đây đề cập đến kích thước, hình dạng và độ khoan dung đặc biệt được thỏa thuận giữa người mua và nhà sản xuất.

Các thiết bị gia dụng sản xuất

Các mặt bên và các phụ kiện khác được chế tạo bằng dây hàn xung quanh hoặc cắt ngang được coi là sản xuất ống không thể áp dụng tiêu chuẩn này.

Các đơn vị theo ASME B16.9 phải được ghi cả trong đơn vị SI (Metric) và đơn vị thông thường của Hoa Kỳ.

FAQ/ Câu hỏi và câu trả lời của khách hàng

Q: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu kết hợp hàn đệm thép carbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu kết hợp hàn đệm A105 hoặc A106. A106 Gr.B là loại ống.Các phụ kiện A234WPB được làm từ A106GR.B ống. A105 là một vật liệu từ Bar rèn thành Ứng dụng áp suất cao hoặc Flange

Q: Yêu cầu của khách hàng:
A:Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, trong đó N là chuẩn hóa.
Tuy nhiên, không có một cái gì đó như A234WPBN. nhà sản xuất chuẩn hóa phụ kiện hàn butt của họ đã được coi là quy trình xử lý nhiệt chuẩn hóa đã được thực hiện, đặc biệt là cho khuỷu tay và Tees
Khách hàng cần phụ kiện hàn đệm được chuẩn hóa nên yêu cầu phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.

Hỏi:Khách hàng quên đề cập đến lịch trình đường ống:
A:Các phụ kiện đệm được bán theo kích thước đường ống, nhưng bảng đường ống phải được chỉ định để phù hợp với ID của bộ kết hợp với ID của đường ống.chúng ta sẽ giả định một bức tường tiêu chuẩn được yêu cầu.

Hỏi:Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
A:Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.
Bộ kết hợp ống không may không phổ biến ở kích thước lớn hơn 12 ′′. Bộ kết hợp ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW.Chúng có sẵn trong kích thước 1⁄2 ̊ đến 72 ̊ và giá cả phải chăng hơn các phụ kiện liền mạch.

Hỏi:Xanh ngắn (SR) hoặc Xanh dài (LR) có nghĩa là gì?
A:Bạn sẽ thường nghe tiếng SR45 hoặc LR45. 45 hoặc 90 đề cập đến góc uốn cong cho việc gắn buttweld để thay đổi hướng dòng chảy.
Một khuỷu tay bán kính dài (LR 90 Elbow hoặc LR 45 Elbow) sẽ có một đường cong ống sẽ gấp 1,5 lần kích thước của ống.

Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có độ uốn cong của ống bằng với kích thước của vật cố định, vì vậy một 6 ′′ SR 45 có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.

Hỏi:Bộ lắp ống khuỷu tay 3R hay 3D là gì?
A:Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.
