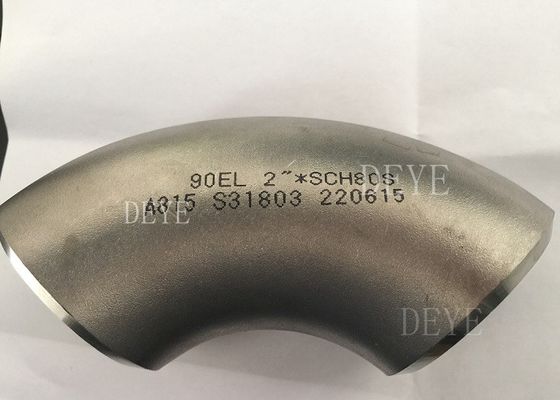

Phụng liệu ống thép không gỉ képlex UNS31803 32750 Đối với sự ăn mòn quan trọng
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001: 2015 |
| Số mô hình | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD 2-100 dollars for SS36L Elbow |

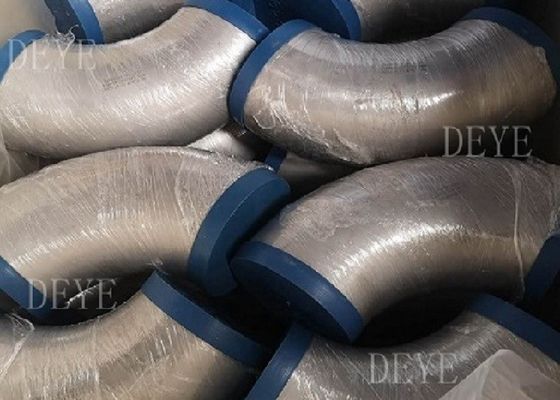

| chi tiết đóng gói | Thùng gỗ, Pallet, thùng giấy |
| Thời gian giao hàng | 10 ngày làm việc |
| Khả năng cung cấp | 25 tấn trong một tháng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu | SS316/SS316L, SS304/SS304L, SS321, UNS31804, UNS32750 | Kết nối | Mông hàn BW |
|---|---|---|---|
| Độ dày | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | Bề mặt | Dưa chua, Ba Lan |
| Làm nổi bật | Phụ kiện đường ống thép không gỉ Duplex,Phụng thép không gỉ,32750 Phụng cắm ống thép hai chiều |
||
Mô tả sản phẩm

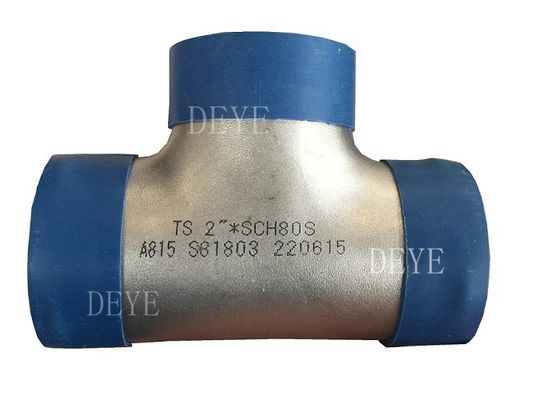

Thép không gỉ thẳng Tee,Bộ lắp ống hình chữ T này được sử dụng trong hệ thống ống ống dẫn có một lối vào và hai lối ra được sắp xếp theo góc 90 độ so với ống chính.Loại điều kiện này được sử dụng để kết nối hai đường ống và làm cho hướng dòng chảy của họ như một. Nếu tất cả ba mặt của thiết bị này đều có kích thước giống nhau, nó được gọi là tee bằng nhau, nếu không thì không bằng nhau.
Thông tin về sản phẩm:
| Tên sản phẩm | Duplex SS SDSS Butt-Welding Stainless Steel không may và hàn Pipe Fitting |
| Loại |

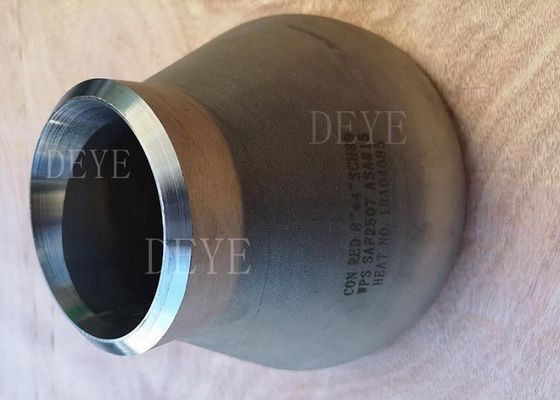

LR khuỷu tay, SR khuỷu tay, 180 độ trở lại, cong, giảm khuỷu tay, 22.5 độ khuỷu tay, 45 độ khuỷu tay Tee thẳng, Tee bằng, Tee giảm, Y Tee Con. Reducer, Ecc. redcuers, Reducer đồng tâm, Reducer đặc Đầu, đầu, đầu |
| Kích thước | 1/2"-72" |
| Độ dày tường |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120, SCH160S,XXS, DIN, SGP độ dày JIS |
| Tiêu chuẩn | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| Tiêu chuẩn GB 12459-99, EN vv | |
| Vật liệu | Thép không gỉ304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Thép carbon A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Bề mặt | Bút cát, ướp axit, đánh bóng |
Phân tích hóa học vật liệu và đặc tính cơ học
Thép không gỉ là viết tắt của thép không gỉ và chống axit. Thép chống môi trường ăn mòn yếu như không khí, hơi nước, nước hoặc có khả năng chống gỉ được gọi là thép không gỉ;Và loại thép chịu được môi trường ăn mòn hóa học (chẳng hạn như axit, kiềm, muối, vv) được gọi là thép chống axit.
Vật liệu được sử dụng phổ biến nhất là SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Thông số chi tiết của vật liệu Duplex ss như sau:
Các loại máy bay có thể được sử dụng trong các trường hợp này:
Thành phần hóa học%
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Hiệu suất cơ khí
| Các mục thử nghiệm | Kiểm tra nhiệt độ. | Hiệu suất | Dữ liệu tiêu chuẩn |
| Độ bền kéo | Nhiệt độ phòng. | Sức mạnh năng suất s≥ | 450 Mpa |
| Sức kéo h ≥ | 620 Mpa | ||
| Chiều dài % > | 25 | ||
| Giảm diện tích | / | ||
| Giá trị tác động KV ((J)) | Nhiệt độ phòng. | Bên cạnh | / |
| Độ cứng Brinell | Nhiệt độ phòng. | ≤ | 290 |
| Độ cứng Rockwell | Nhiệt độ phòng. | ≥ | / |

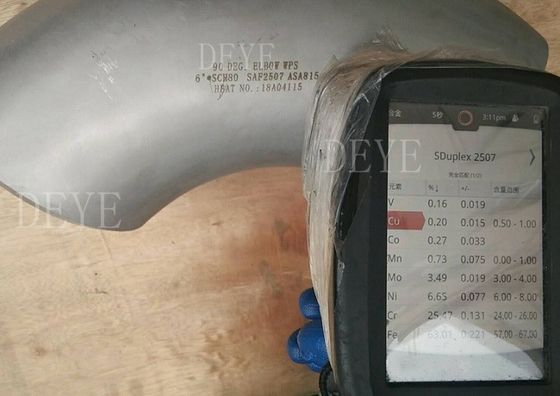

SAF2507 ((UNS32750)
Thành phần hóa học%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Hiệu suất cơ khí
| Các mục thử nghiệm | Kiểm tra nhiệt độ. | Hiệu suất | Dữ liệu tiêu chuẩn | |
| Khả năng kéo | Nhiệt độ phòng. | Sức mạnh năng suất | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Độ bền kéo | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Chiều dài A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Độ cứng Brinell HB | Nhiệt độ phòng. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Công nghệ/ Bảng thông tin kỹ thuật
Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9
Đơn vị: mm
|
Bơm bình thường Kích thước DN (in) |
Bên ngoài Chiều D |
Độ dày tường bình thường | ||||||||||
| Sch5s | Sch10S | Sch40s | Bệnh lây qua đường tình dục | Sch40 | Sch80s | XS | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ️ | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | ️ | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | ️ | ️ | ️ | ️ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ️ | ️ | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ️ | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | ️ | ️ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ️ | ️ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | ️ | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ️ | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | ️ | ️ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ️ | ️ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | ️ | ️ | ️ | ️ |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | ️ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | ️ | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | ️ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | ️ | 9. 53 | 11. 13 | ️ | 12. 70 | 27. 79 | 31. 75 | 35. 71 | ️ |
| 16 | 406. 4 | 4. 19 | 4. 78 | ️ | 9. 53 | 12. 70 | ️ | 12. 70 | 30. 96 | 36. 53 | 40. 49 | ️ |
| 18 | 457. 2 | 4. 19 | 4. 78 | ️ | 9. 53 | 14. 27 | ️ | 12. 70 | 34. 96 | 39. 67 | 45. 24 | ️ |
| 20 | 508. 0 | 4. 78 | 5. 54 | ️ | 9. 53 | 15. 09 | ️ | 12. 70 | 38. 10 | 44. 45 | 50. 01 | ️ |
| 22 | 558. 8 | 4. 78 | 5. 54 | ️ | 9. 53 | ️ | ️ | 12. 70 | 41. 28 | 47. 63 | 53. 98 | ️ |
| 24 | 609. 6 | 5. 54 | 6. 35 | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | 46. 02 | 52. 37 | 59. 54 | ️ |
| 26 | 660.4 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. 0 | 6. 35 | 7. 92 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. 0 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
Bảng 1 Kích thước của bộ tròn và chéo
| Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Trung tâm đến cuối | |
| Chạy đi, C. | Điểm xuất, M [Lưu ý 1 và 2] | ||
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016.0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 12190 | 889 | 838 |
Bảng 2 Các chiều kích của việc giảm các đường thoát và giảm các đường vượt ra ngoài
| Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Trung tâm đến cuối | Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Trung tâm đến cuối | ||||
| Chạy đi, C. | Điểm xuất, M [Ghi chú (1) ] | Chạy đi, C. | Điểm xuất, M [Ghi chú (1) ] | ||||||
| Chạy đi. | Cửa ra | Chạy đi. | Cửa ra | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x1/2 x1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 X 12 X 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Kích thước (NPS) | Chiều kính bên ngoài ở Bevel | Trung tâm đến cuối | Kích thước ống danh nghĩa (NPS) | Chiều kính bên ngoài ở Bevel | Trung tâm đến cuối | ||||
| Chạy đi. | Cửa ra | Chạy đi, C. | Điểm xuất, M [Ghi chú (1) ] | Chạy đi. | Cửa ra | Chạy đi, C. | Điểm xuất, M [Ghi chú (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Quá trình sản xuất
1- Vật liệu thô Nhận và cắt
2.Định dạng vật liệu
3. khuỷu tay, Tees, giảm, Caps, đầu stub, các loại ống hình thành
4. Công nghệ nghiền vật liệu (đá hàn)
5. Điều trị nhiệt cho các ống SS
6- Bắn nổ và làm sạch.
7Kiểm tra bề mặt
8Sau khi đánh bóng
9. thép không gỉ
Ứng dụng/Sử dụng
Dòng ống dẫn chất lỏng áp suất thấp và trung bình,nồi hơi,ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan,ngành công nghiệp hóa học,ngành công nghiệp điện,sản xuất tàu,cỗ máy và đường ống dẫn phân bón,cơ cấu,hóa dầu, công nghiệp dược phẩm, v.v.
Tiêu chuẩn tham chiếu
Các thiết bị gia dụng sản xuất
Các mặt bên và các phụ kiện khác được chế tạo bằng dây hàn xung quanh hoặc cắt ngang được coi là sản xuất ống không thể áp dụng tiêu chuẩn này.
Các đơn vị theo ASME B16.9 phải được ghi cả trong đơn vị SI (Metric) và đơn vị thông thường của Hoa Kỳ.
Tiêu chuẩn tham chiếu
Nó không được coi là thực tế để xác định phiên bản cụ thể của mỗi tiêu chuẩn và thông số kỹ thuật trong các tài liệu tham khảo riêng lẻ.Một sản phẩm được làm phù hợp với một phiên bản trước của các tiêu chuẩn tham chiếu và trong tất cả các khía cạnh khác phù hợp với tiêu chuẩn này sẽ được coi là phù hợp..
ASME B16.5: Vành ống và phụ kiện vành: NPS 1 ¢ 2 qua tiêu chuẩn NPS 24 métric / inch
ASME B16.25: Đối với kết thúc hàn sau
ASME B31: Mã cho đường ống áp suất
ASME B31.3: Công nghệ ống dẫn
ASME B36.10M, Bơm thép hàn và không may
ASME B36.19M, ống thép không gỉ
Mã lò hơi và bình áp suất của ASME
ASTM A234/A234M-17, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép carbon đúc và thép hợp kim để phục vụ ở nhiệt độ trung bình và cao
ASTM A403/A403M-16, Thông số kỹ thuật cho các phụ kiện ống thép không gỉ Austenitic đúc
ASTM A420/A420M-16, Thông số kỹ thuật cho các phụ kiện đường ống bằng thép carbon đúc và thép hợp kim để phục vụ nhiệt độ thấp
ASTM A815/A815M-14e1, Thông số kỹ thuật cho các phụ kiện đường ống thép không gỉ Ferritic, Ferritic/Austenitic và Martensitic
ASTM A960/A960M-16a, Thông số kỹ thuật về các yêu cầu chung đối với các phụ kiện ống thép đúc
ASTM E29-13, Thực hành sử dụng các chữ số quan trọng trong dữ liệu thử nghiệm để xác định sự phù hợp với các thông số kỹ thuật
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Đối với các kim loại vật liệu khác (Aluminium, Titanium, Nickel và hợp kim).
FAQ/ Câu hỏi và câu trả lời của khách hàng
Q: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu kết hợp hàn đệm thép carbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu kết hợp hàn đệm A105 hoặc A106. A106 Gr.B là loại ống.Các phụ kiện A234WPB được làm từ A106GR.B ống. A105 là một vật liệu từ Bar rèn thành Ứng dụng áp suất cao hoặc Flange
Q: Yêu cầu của khách hàng:
A:Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, trong đó N là chuẩn hóa.
Tuy nhiên, không có một cái gì đó như A234WPBN. nhà sản xuất chuẩn hóa phụ kiện hàn butt của họ đã được coi là quy trình xử lý nhiệt chuẩn hóa đã được thực hiện, đặc biệt là cho khuỷu tay và Tees
Khách hàng cần phụ kiện hàn đệm được chuẩn hóa nên yêu cầu phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.
Hỏi:Khách hàng quên đề cập đến lịch trình đường ống:
A:Các phụ kiện đệm được bán theo kích thước đường ống, nhưng bảng đường ống phải được chỉ định để phù hợp với ID của bộ kết hợp với ID của đường ống.chúng ta sẽ giả định một bức tường tiêu chuẩn được yêu cầu.
Hỏi:Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
A:Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.
Bộ kết hợp ống không may không phổ biến ở kích thước lớn hơn 12 ′′. Bộ kết hợp ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW.Chúng có sẵn trong kích thước 1⁄2 ̊ đến 72 ̊ và giá cả phải chăng hơn các phụ kiện liền mạch.
Hỏi:Xanh ngắn (SR) hoặc Xanh dài (LR) có nghĩa là gì?
A:Bạn sẽ thường nghe tiếng SR45 hoặc LR45. 45 hoặc 90 đề cập đến góc uốn cong cho việc gắn buttweld để thay đổi hướng dòng chảy.
Một khuỷu tay bán kính dài (LR 90 Elbow hoặc LR 45 Elbow) sẽ có một đường cong ống sẽ gấp 1,5 lần kích thước của ống.
Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có độ uốn cong của ống bằng với kích thước của vật cố định, vì vậy một 6 ′′ SR 45 có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.
Hỏi:Bộ lắp ống khuỷu tay 3R hay 3D là gì?
A:Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.
Dịch vụ của chúng tôi
1Hỗ trợ kỹ thuật
2- Kiểm soát chất lượng nguyên liệu.
3Kiểm tra trong thời gian sản xuất.
4. Thử nghiệm cuối cùng bao gồm bề mặt, kích thước, PT thử nghiệm, RT thử nghiệm, thử nghiệm siêu âm
5. Báo cáo thử nghiệm mỗi lô hàng
4- Điều khoản giao hàng linh hoạt.
5. Phương thức thanh toán linh hoạt: LC. TT. DP
6Bao gồm logo, kích thước vỏ.
7. 18 tháng thời gian bảo đảm chất lượng.
9. Thay thế miễn phí bằng đường hàng không nếu bất kỳ lỗi nào được chứng minh
10. 24 giờ để phản hồi câu hỏi của bạn
Sản phẩm khuyến cáo
