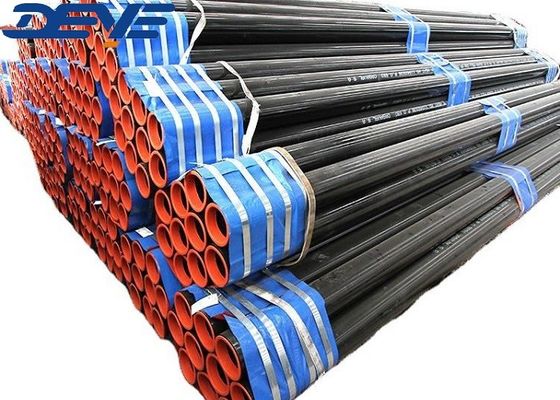

API5L PLS1 PLS2 ống hàn liền DN15-DN600 với kích thước 1/2 "-24"

API5L PLS1 PLS2 ống liền mạch DN15-DN600 với kích thước 1/2 "-24"

API 5L là một thông số kỹ thuật vật liệu ống thép cacbon liền mạch và hàn.
Tùy thuộc vào sức mạnh, lịch trình, và các yêu cầu dịch vụ ống API 5L được sản xuất
trong các loại khác nhau và phù hợp cho cả các ứng dụng trên đất liền và ngoài khơi

API 5L PSL-1 là một chất lượng tiêu chuẩn lỏng lẻo cho ống dẫn, trong khi API 5L PSL-2 chứa yêu cầu kiểm tra bổ sung, vật lý hóa học nghiêm ngặt hơn,
cùng với các giới hạn trần khác nhau của tính chất cơ học, và yêu cầu điều kiện thử nghiệm tác động Charpy

API 5L ống liền mạch được chỉ định với một kích thước ống danh nghĩa (tức là

(tương đương với công suất vận chuyển chất lỏng của ống) và với một

Độ dày của ống (thường nhất là bảng 40, STD, XS, XXS SCH120, SCH160 cho carbon / hợp kim

đường ống.

Thông tin về sản phẩm/viết tả sản phẩm/thông tin cơ bản/specification

Công nghệ/ Bảng thông tin kỹ thuật

Danh sách độ dày cho các đường ống liền mạch theo ANSI B36.10

Đơn vị: MM

Thiết kế kích thước

Đường kính bên ngoài

ID... Diameter bên trong

WT... Độ dày tường

L... chiều dài

Nếu độ dày tường tối thiểu được yêu cầu, các biến thể chỉ được phép ở phía tích cực

Kết thúc hàn mông

ANSI / ASME B16.25-2007

Hình 4 Chi tiết Bevel hàn cho GTAW Root Pass [WT > 3mm (0,12 in.) đến 10mm (0,38 in.), bao gồm]

Lưu ý chung:

a) Chi tiết này áp dụng cho hàn cung tungsten khí (GTAW) của đường đi rễ nơi độ dày danh nghĩa là trên 3mm

b) Kích thước tuyến tính bằng milimet với các giá trị inch trong ngoặc.

Yêu cầu thẳng

ống và ống tandard được cung cấp thẳng đến mắt: cho các ứng dụng đặc biệt

độ lệch cho phép so với đường thẳng có thể được thỏa thuận giữa người mua và đường ống

nhà sản xuất; độ lệch tối đa cho phép so với đường thẳng

để chiều dài đo L phải được chỉ ra, ví dụ: 1mm/1000mm.

Sự kỳ dị

E là một nửa của sự khác biệt giữa lớn nhất và nhỏ nhất

giá trị độ dày tường (WT) trong một phần cắt ngang.

Trong mm:

Tuy nhiên, độ lệch tâm được thể hiện dưới dạng tỷ lệ phần trăm của độ dày tường trung bình của phần cắt ngang này

Chiều kính trung bình bên trong và bên ngoài

D0 là trung bình số học giữa đường kính ống nhỏ nhất và lớn nhất trên bất kỳ một ống hoặc ống

Nếu độ dày tường tối thiểu được yêu cầu, các biến thể chỉ được phép ở phía tích cực

Dòng trứng

O là sự khác biệt giữa đường kính lớn nhất và nhỏ nhất trên bất kỳ đường kính ống nào

Là tỷ lệ phần trăm của đường kính trung bình, đây là:

Oval không nên nhầm lẫn với kỳ dị.

Công trình sản xuất ống liền mạch

Bơm thép nhẹ không may từ 1/8 đến 24 inch. được sản xuất với

được gọi là quy trình máy cắm hoặc quy trình ép (được sử dụng cho đường kính nhỏ hơn),

trong khi quá trình ′′mandrel mill′′ được sử dụng cho đường kính lớn hơn.

Ứng dụng/Sử dụng

Các đường ống thép liền mạch được sử dụng cho các ứng dụng khác nhau trong ngành công nghiệp dầu khí:

•Hoạt động phía trên (các đường ống OCTG)

• giữa dòng (chuyển và phân phối chất lỏng, như dầu, khí, hơi nước, axit, bùn)

•dòng chảy (đường ống xử lý để tinh chế dầu và khí trong các sản phẩm phái sinh)

•Các ứng dụng ống nước chung cho các dịch vụ tiện ích

FAQ: Câu hỏi và câu trả lời

Q: Sự khác biệt giữa ống không may và ống không may là gì?

A:Các ống thép không may không nên nhầm lẫn với ống không may. Thật vậy, có một số sự khác biệt quan trọng giữa ống và ống, không chỉ ngữ nghĩa.từ "đường ống" áp dụng cho bất kỳ đường ống nào được sử dụng để vận chuyển chất lỏng, trong khi từ "tube" áp dụng cho các phần ống (với các hình dạng khác nhau, tròn, hình bầu dục, hình vuông) được sử dụng cho các ứng dụng cấu trúc / cơ khí, hệ thống thiết bị,và xây dựng thiết bị áp suất như nồi hơi, bộ trao đổi nhiệt, và siêu sưởi.

Q: Điều gì là dung nạp của các đường ống liền mạch

A:Độ khoan dung kích thước cho ống không may API 5L /A106GR.B.

1Đối với đường kính bên ngoài nhỏ hơn 2 3/8 inch (60,3 mm), đường kính ống ống ống dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn đường dẫn024 mm).

2Đối với OD bằng hoặc cao hơn 2 3/8 inch (60.3) đến 24 inch (610 mm), (sự khoan dung đường kính) cho thân ống là +/- 0.0075D, đầu ống +/- 0.005D nhưng tối đa đến +/-1.6 mm (0.063mm);

Độ khoan dung hình tròn cho thân ống ≤ 0,015D, đầu ống ≤ 0,01D.

(Trong trường hợp được thỏa thuận với nhà sản xuất và khách hàng, có thể áp dụng độ khoan dung nghiêm ngặt hơn)

3Đối với độ dày tường

Dưới 4 mm (0 0157 inch), dung sai +0,6 (0,024 mm), -0,5 mm (0,020 in);

Đối với đường ống thép không may API 5L dày từ 4 mm đến 10 mm (0,394 inch), +0, 150t, -0,125t;

Đối với đường ống không may API dày 10 mm đến 25 mm (0,984 in), +/- 0,125t;

Độ dày tường ≥25 mm, +3,7 mm hoặc +0,1t (nếu lớn hơn) và -3,0 mm (0,120 in) hoặc -0,1t (nếu lớn hơn).

t cho độ dày,

4Đối với thẳng, tối đa cho chiều dài đầy đủ, dung sai tối đa 0,15% chiều dài.

5- Độ thẳng, độ lệch tối đa cho đầu ống, phải ≤0,3 mm / m.

6Chiều dài +/- 200 mm cho chung, +/- 25,4 mm cho đặc biệt
