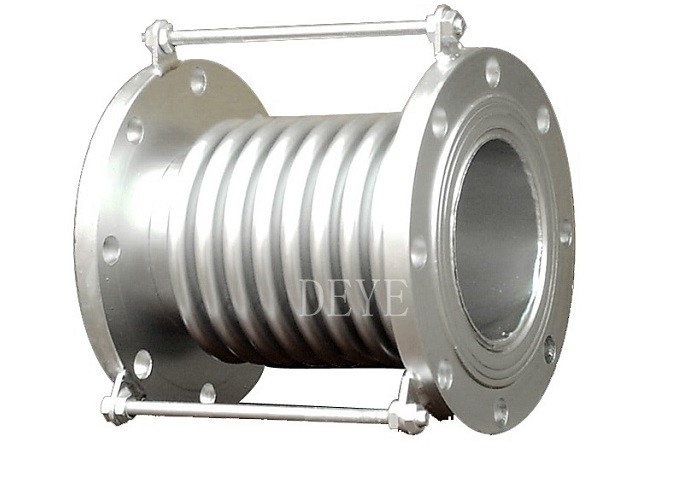

SS Metal Bellows Expansion Joints với CL150 PN16 PN25
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | DY-RJ-U12 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD2-USD25 each |
| chi tiết đóng gói | hộp carton + hộp gỗ hoặc thùng carton + Pallet |
| Thời gian giao hàng | 20 ngày đối với đơn hàng thông thường, 7 ngày đối với hàng tồn kho |
| Điều khoản thanh toán | T/T, L/C, D/P |
| Khả năng cung cấp | 1000 CÁI MỘT THÁNG |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại | Loại hình cầu đơn, loại hình cầu đôi, loại hình cầu đôi, loại bóng đôi, loại phụ kiện liên kết | Chất liệu cao su | EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon |
|---|---|---|---|
| Loại mặt bích | HDG, Điện, mạ kẽm, phủ kẽm, thép không gỉ | Xếp hạng | PN10 PN16 PN25 CL150LBS 150# |
| Kích thước | "2" (DN50MM) -144" ((DN3600MM) | ||
| Làm nổi bật | Các khớp mở rộng khí cầu kim loại,Các khớp mở rộng khí cầu SS,PN25 mở rộng khớp dưới |
||
Mô tả sản phẩm
SS METAL BELLOWS THƯƠNG BÁO VÀ CL150 PN16 PN25
Các khớp mở rộng kim loại là các yếu tố bù đắp cho sự mở rộng nhiệt và chuyển động tương đối trong đường ống, thùng chứa và máy móc.
Tùy thuộc vào ứng dụng, chúng bao gồm một hoặc nhiều ống sóng kim loại, đầu nối ở cả hai đầu và thanh kéo.
Chúng khác nhau dựa trên ba loại chuyển động cơ bản: các khớp mở rộng trục, góc và bên.
như sản xuất năng lượng, công nghiệp làm giấy, công nghiệp hóa học, xử lý nước, dầu và khí tự nhiên.
bất kể chuyển động nhiệt hoặc rung động trong đường ống.
Phạm vi kích thước:
1-48
Nhóm vật liệu dự án:
Thép carbon: ST37, Q235, A105
Thép không gỉ Austenitic: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
Hợp kim niken: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,
Hình vẽ kỹ thuật của khớp mở rộng bột/ Khớp mở rộng kim loại
Loại 01 kích thước
| Kích thước | Ripple | Áp suất làm việc (bar) | Hiệu quả | Max. | Chiều dài cung cấp ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | diện tích | Đang quá liều | ||||||
| DN | Qty | Trả thù trục ((mm) | Lực nén ((N/mm) | (cm)2) | (mm) | Chiếc cánh sườn | Kết thúc hàn | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
Loại 02 kích thước
| NPS | Ripple | Áp suất làm việc (bar) | Hiệu quả | Max. | Chiều dài cung cấp ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | diện tích | Đang uống quá liều. | ||||||
| DN | Qty | Trả thù trục ((mm) | Lực nén ((N/mm) | (cm)2) | (mm) | Chiếc cánh sườn | Kết thúc hàn | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
Các khớp mở rộng kim loại thường được sử dụng trong các ứng dụng nào?
Lôi kim loại và khớp mở rộng thường được sử dụng trong nhiều ứng dụng khác nhau để bù đắp cho sự mở rộng nhiệt, rung động, sai đường và các loại chuyển động khác trong đường ống và thiết bị.Dưới đây là một số ứng dụng phổ biến cho khí cầu kim loại và khớp mở rộng:
•HVAC hệ thống: khí cầu kim loại và các khớp mở rộng được sử dụng trong sưởi ấm, thông gió,và hệ thống điều hòa không khí (HVAC) để hấp thụ sự mở rộng và co lại nhiệt do thay đổi nhiệt độ và áp suất.
•Ngành công nghiệp hàng không vũ trụ
•Ngành công nghiệp hóa dầu
•Sản xuất điện
•Các thiết bị y tế
•Ngành công nghiệp ô tô
•Ngành công nghiệp bán dẫn: Bơm kim loại và các khớp mở rộng được sử dụng trong ngành công nghiệp bán dẫn để bù đắp cho chuyển động và rung động trong buồng chân không và các thiết bị khác.
Làm thế nào để chọn đúng khớp mở rộng kim loại cho ứng dụng cụ thể của tôi?
Chọn vật liệu phù hợp cho khí cầu kim loại và khớp mở rộng là quan trọng để đảm bảo chúng bền và đáng tin cậy trong các ứng dụng công nghiệp cụ thể.Dưới đây là một số yếu tố cần xem xét khi chọn tài liệu:
- Nhiệt độ: Vật liệu phải có khả năng chịu được phạm vi nhiệt độ của ứng dụng.vì vậy nó là quan trọng để chọn một vật liệu có thể xử lý phạm vi nhiệt độ mong đợi.
- Chống ăn mòn: Trong các ngành công nghiệp có chất ăn mòn, điều quan trọng là chọn vật liệu chống ăn mòn.Các vật liệu như thép không gỉ và Inconel thường được sử dụng vì tính chất chống ăn mòn của chúng.
- Áp lực: Vật liệu phải có khả năng chịu được áp lực của ứng dụng.vì vậy nó là quan trọng để chọn một vật liệu có thể xử lý phạm vi áp suất mong đợi.
- Độ linh hoạt: Vật liệu phải đủ linh hoạt để phù hợp với chuyển động và rung động trong ứng dụng. Vật liệu như Inconel và titan thường được sử dụng vì độ linh hoạt cao của chúng.
- Chi phí: Chi phí của vật liệu nên được xem xét liên quan đến ứng dụng cụ thể trong ngành công nghiệp.vì vậy nó là quan trọng để chọn một vật liệu có chi phí hiệu quả cho các ứng dụng.
Điều quan trọng là tham khảo ý kiến với nhà sản xuất hoặc nhà cung cấp khí cầu kim loại và các khớp mở rộng để xác định vật liệu tốt nhất cho một ứng dụng công nghiệp cụ thể.Họ có thể cung cấp hướng dẫn và khuyến nghị dựa trên chuyên môn và kinh nghiệm của họ trong lĩnh vực này.
Bellows Systems kỹ thuật và nhân viên bán hàng kỹ thuật có thể giúp bạn trong việc thực hiện lựa chọn vật liệu đúng dựa trên ứng dụng của bạn.
Các đặc điểm
Thấm các chuyển động trục (mở rộng và nén).
Chuyển động trục là sự thay đổi chiều dài kích thước của luồng từ chiều dài tự do của nó trong một
hướng song song với trục dọc của nó.
Thâm nhập các chuyển động bên.
Chuyển động bên là sự dịch chuyển tương đối của một đầu của khí cầu đến đầu kia theo hướng thẳng đứng với trục dọc của nó.
Thấm các chuyển động góc và xoắn.
Chuyển động góc là sự dịch chuyển xoay của trục dọc của luồng khí hướng tới một điểm quay.
đầu của khí cầu đối với đầu kia, về đường trung tâm của khí cầu.
Giảm rung động.
Các khớp mở rộng cao su cô lập hoặc giảm rung động do thiết bị gây ra.
của rung động được giảm và họ bảo vệ thiết bị từ những tác động bất lợi này
Chuyển phát âm thấm.
Các khớp mở rộng cao su có xu hướng làm giảm truyền âm thanh do giao diện cao su thép của các khớp và sợi vòm kết hợp.
Sổ tay và ghi chú cài đặt của khớp cao su
1, Việc lắp đặt các khớp mở rộng phải phù hợp với các bản vẽ xây dựng đường ống mở rộng và hướng dẫn lắp đặt được yêu cầu
2, Cài đặt khớp mở rộng của đường ống dẫn phải được khoảng để tăng cố định bởi các định hướng
và các khớp mở rộng có thể được thực hiện để đóng một vai trò, do đó, định hướng và cố định của các thiết lập phải được tuân thủ nghiêm ngặt các bộ phận thiết kế của thông tin kỹ thuật.nguyên tắc thiết lập hỗ trợ cố định, vui lòng xem "Hướng dẫn lắp đặt các khớp mở rộng của Bellows".
3, Với một nén nở khớp được hình thành với một tấm thép không gỉ mỏng, do đó mất trong di chuyển, nâng và hàn nên cẩn thận không để chạm vào thời gian, trầy xước, cung,phun hàn và các lý do khác để hư hỏng khí cầu
4, Cần được loại bỏ trước khi lắp đặt và đường ống khí cầu vật thể nước ngoài để đảm bảo chuyển động bình thường của khí cầu
5, Trên một dòng chảy các yêu cầu truyền thông cho khớp mở rộng nên được yêu cầu để cài đặt các mũi tên dòng chảy
6Để làm cho khí cầu trong tình trạng hoạt động tốt,không thể cài đặt các khớp mở rộng trong biến dạng, bao gồm trục, bên, xoay chuyển ống cài đặt lỗi
7, ghép mở rộng được cài đặt, chạy trong hệ thống trước khi di chuyển để loại bỏ tất cả các màu vàng sơn mất một vít cố định
8, kết nối mở rộng sợi vải không phải là đối tượng của sự dịch chuyển kéo do lắp đặt để thực hiện đúng cách của tiền nén, đường ống không thể lệch,Di chuyển và mở rộng trục, cần lưu ý rằng vòng bảo vệ linh hoạt chống trầy xước, được lắp đặt càng sớm càng tốt để tháo bỏ bảng hỗ trợ, để trong điều kiện hoạt động bình thường
Ứng dụng:
Dầu & khí, Khử muối, Hệ thống làm mát, Máy bơm, Nhà máy hóa chất, Sưởi ấm, thông gió
và điều hòa không khí, Xây dựng tàu, Ứng dụng ngoài khơi, Nhà máy xử lý nước
Hệ thống ống nước thải, hệ thống ống dẫn vệ sinh, Nhà máy bột giấy và giấy, Hệ thống ống dẫn nước lạnh hoặc nước nóng, Hệ thống làm mát sản xuất điện, Nhà máy phosphate, Nước uống, Quá trình thực phẩm
