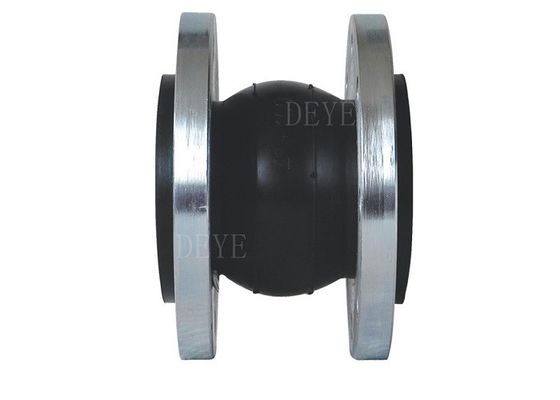

Các khớp mở rộng cao su EPDM với sườn thép không gỉ
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DEYE |
| Chứng nhận | ISO9001:2015 PED |
| Số mô hình | DY-RJ-U13 |
| Document | Product Brochure PDF |
| Số lượng đặt hàng tối thiểu | 10PCS |
| Giá bán | USD2-USD25 each |
| chi tiết đóng gói | hộp carton + hộp gỗ hoặc thùng carton + Pallet |
| Thời gian giao hàng | 20 ngày đối với đơn hàng thông thường, 7 ngày đối với hàng tồn kho |
| Điều khoản thanh toán | T/T, L/C, D/P |
| Khả năng cung cấp | 1000 CÁI MỘT THÁNG |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại | Loại hình cầu đơn, loại hình cầu đôi, loại hình cầu đôi, loại bóng đôi, loại phụ kiện liên kết | Chất liệu cao su | EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon |
|---|---|---|---|
| Loại mặt bích | HDG, Điện, mạ kẽm, phủ kẽm, thép không gỉ | Xếp hạng | PN10 PN16 PN25 CL150LBS 150# |
| Kích thước | "2" (DN50MM) -144" ((DN3600MM) | ||
| Làm nổi bật | Các khớp mở rộng cao su epdm nylon,Các khớp mở rộng cao su epdm PTFE,khớp cao su mở rộng epdm |
||
Mô tả sản phẩm
Khớp cao su EPDM để uống Nước với sườn thép không gỉ
Các khớp mở rộng cao su là các kết nối linh hoạt cho việc xây dựng hệ thống ống dẫn.
tiếng ồn và bù đắp các chuyển động tĩnh hoặc động do thay đổi nhiệt, căng tải, tăng áp bơm hoặc lắng đọng xây dựng.
Chúng cũng bù đắp các sự không chính xác lắp ráp (sự sai lệch trong quá trình lắp đặt) và có thể được sử dụng như các mảnh chèn ống để tạo điều kiện kiểm tra
Các khớp mở rộng cao su cô lập hoặc giảm rung động do thiết bị gây ra.
bảo vệ thiết bị khỏi những tác động bất lợi này.
Khớp mở rộng cao su với chất lượng cao EPDM phù hợp với nước uống, có sự chấp thuận của WRAS.nước có phụ gia hóa học, axit và kiềm tập trung thấp, dung dịch muối, rượu kỹ thuật, este và keton.
Vật liệu của các phụ tùng chính
| Bìa | EPDM, NBR, Hypalon, NR, PTFE |
| Tăng cường vải | Nhựa nhựa |
| Bơm | EPDM, NBR, Hypalon, NR, PTFE |
| Nhẫn giữ | Thép |
| Phân | Thép carbon, thép không gỉ, SS Duplex |
Phạm vi cung cấp
| Phạm vi kích thước | DN50-DN800 |
|
|
PN10 PN16 PN25 cho cao su |
| PN10, PN16, PN25, PN40, PN64, PN100 cho loại kim loại |
Áp lực thiết kế
| Làm việc Pressnre ((Bar) | 10 | 16 | 25 |
| Áp suất bùng nổ ((Bar) | 30 | 48 | 55 |
| Vacuum ((mmHg) | 400 | 650 | 750 |
Công nghệ/ Bảng thông tin kỹ thuật
Khớp mở rộng cao su hình cầu đơn
Kích thước của khớp cao su PN16
| Chiều kính danh nghĩa DN |
Chiều dài L ((mm)
|
Không có đinh n |
Phân Hố Dia. |
Dia. của vòng tròn cuộn
|
Di chuyển trục (mm) |
Di chuyển bên
|
góc nghiêng
|
|||
| (mm) | (trong) | Dải kéo | Compression | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Hành động của con người, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Kích thước của khớp cao su 150LBS
| Chiều kính danh nghĩa DN | Chiều dài L ((mm) | b | Không có chuông |
Dia. của lỗ flange | Dia, của Bolt Circle. | Di chuyển trục | Di chuyển bên | góc nghiêng | |||
|
|
|||||||||||
| (mm) | L1 | L2 | kéo dài | Nén | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | - 13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | - 13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | - 13 | ±13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | - 16 | ±13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | - 16 | ±13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | - 16 | ±13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ± 19 | ± 15° |
Các đặc điểm
Thấm các chuyển động trục (mở rộng và nén).
Chuyển động trục là sự thay đổi chiều dài kích thước của luồng từ chiều dài tự do của nó trong một
hướng song song với trục dọc của nó.
Thâm nhập các chuyển động bên.
Chuyển động bên là sự dịch chuyển tương đối của một đầu của khí cầu đến đầu kia theo hướng thẳng đứng với trục dọc của nó.
Thấm các chuyển động góc và xoắn.
Chuyển động góc là sự dịch chuyển xoay của trục dọc của luồng khí hướng tới một điểm quay.
đầu của khí cầu đối với đầu kia, về đường trung tâm của khí cầu.
Giảm rung động.
Các khớp mở rộng cao su cô lập hoặc giảm rung động do thiết bị gây ra.
của rung động được giảm và họ bảo vệ thiết bị từ những tác động bất lợi này
Chuyển phát âm thấm.
Các khớp mở rộng cao su có xu hướng làm giảm truyền âm thanh do giao diện cao su thép của các khớp và sợi vòm kết hợp.
Sổ tay và ghi chú cài đặt của khớp cao su
1, Việc lắp đặt các khớp mở rộng phải phù hợp với các bản vẽ xây dựng đường ống mở rộng và hướng dẫn lắp đặt được yêu cầu
2, Cài đặt khớp mở rộng của đường ống dẫn phải được khoảng để tăng cố định bởi các định hướng
và các khớp mở rộng có thể được thực hiện để đóng một vai trò, do đó, định hướng và cố định của các thiết lập phải được tuân thủ nghiêm ngặt các bộ phận thiết kế của thông tin kỹ thuật.nguyên tắc thiết lập hỗ trợ cố định, vui lòng xem "Hướng dẫn lắp đặt các khớp mở rộng của Bellows".
3, Với một nén nở khớp được hình thành với một tấm thép không gỉ mỏng, do đó mất trong di chuyển, nâng và hàn nên cẩn thận không để chạm vào thời gian, trầy xước, cung,phun hàn và các lý do khác để hư hỏng khí cầu
4, Cần được loại bỏ trước khi lắp đặt và đường ống khí cầu vật thể nước ngoài để đảm bảo chuyển động bình thường của khí cầu
5, Trên một dòng chảy các yêu cầu truyền thông cho khớp mở rộng nên được yêu cầu để cài đặt các mũi tên dòng chảy
6Để làm cho khí cầu trong tình trạng hoạt động tốt,không thể cài đặt các khớp mở rộng trong biến dạng, bao gồm trục, bên, xoay chuyển ống cài đặt lỗi
7, ghép mở rộng được cài đặt, chạy trong hệ thống trước khi di chuyển để loại bỏ tất cả các màu vàng sơn mất một vít cố định
8, kết nối mở rộng sợi vải không phải là đối tượng của sự dịch chuyển kéo do lắp đặt để thực hiện đúng cách của tiền nén, đường ống không thể lệch,Di chuyển và mở rộng trục, cần lưu ý rằng vòng bảo vệ linh hoạt chống trầy xước, được lắp đặt càng sớm càng tốt để tháo bỏ bảng hỗ trợ, để trong điều kiện hoạt động bình thường
Ứng dụng:
Dầu & khí, Khử muối, Hệ thống làm mát, Máy bơm, Nhà máy hóa chất, Sưởi ấm, thông gió
và điều hòa không khí, Xây dựng tàu, Ứng dụng ngoài khơi, Nhà máy xử lý nước
Hệ thống ống nước thải, hệ thống ống dẫn vệ sinh, Nhà máy bột giấy và giấy, Hệ thống ống dẫn nước lạnh hoặc nước nóng, Hệ thống làm mát sản xuất điện, Nhà máy phosphate, Nước uống, Quá trình thực phẩm
