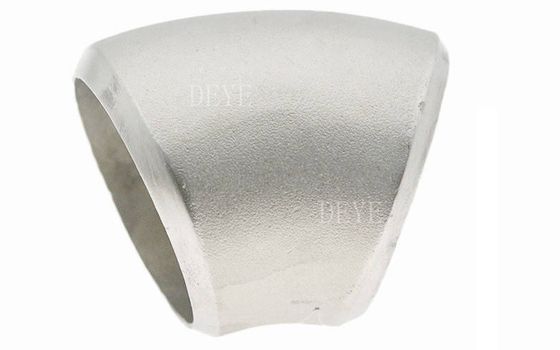

BW Smls Phòng nối ống thép không gỉ 22.5DEG Cúp tay cho đường ống PN16 PN25 PN40

Lời giới thiệu ngắn

Phụng thép Buttweld là các phụ kiện ống được sử dụng để thay đổi đường dẫn của đường ống (bàn tay), giảm/tăng kích thước lỗ ống (khí giảm), nhánh (cây, chéo) hoặc mù một đường ống (mặt nắp hàn).Thiết bị kết hợp Buttweld có sẵn trong nhiều hình dạng (đùiCác loại vật liệu (carbon, carbon có năng suất cao, hợp kim thấp, không gỉ, duplex và hợp kim niken),
và kích thước (2 đến 24 inch trong không may hoặc hàn, 26 "-72" trong hàn).

Chi tiết thông số kỹ thuật như sau:

Danh sách độ dày theo ANSI B16.9, MSS SP- 44

Kích thước của khuỷu tay

Vật liệu phổ biến nhất được sử dụng cho các phụ kiện ống hàn bằng ss butt là SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Chi tiết thông số kỹ thuật của vật liệu như sau.

Phân tích vật liệu

304/304L (UNS S30400/S30403)

Thành phần hóa học%

SS Duplex SAF2507 ((UNS32750)

Hiệu suất cơ khí

Danh hiệu: A 403/A 403M ?? 06 Thông số kỹ thuật tiêu chuẩn cho các phụ kiện đường ống thép không gỉ austenit

Các tài liệu tham chiếu khác

Tiêu chuẩn ASTM:

A 351/A 351M Thông số kỹ thuật cho đúc, Austenitic, cho các bộ phận chứa áp lực

A 370 Phương pháp thử nghiệm và định nghĩa cho thử nghiệm cơ khí của các sản phẩm thép

Tiêu chuẩn 480/A 480M về các yêu cầu chung đối với tấm, tấm và vải thép không gỉ và chống nhiệt phẳng

A 743/A 743M Thông số kỹ thuật cho các sản phẩm đúc, sắt-crôm, sắt-crôm-nickel, chống ăn mòn, cho ứng dụng chung

A 744/A 744M Thông số kỹ thuật cho các sản phẩm đúc, Nickel sắt-crôm, chống ăn mòn, cho dịch vụ nghiêm trọng

A 751 Phương pháp thử nghiệm, thực hành và thuật ngữ cho phân tích hóa học của các sản phẩm thép

A 960/A 960M Thông số kỹ thuật về các yêu cầu chung đối với phụ kiện ống thép đúc

E 112 Phương pháp thử nghiệm để xác định kích thước hạt trung bình

E 165 Phương pháp thử nghiệm để kiểm tra chất thâm nhập lỏng

Tiêu chuẩn ASME:

ASME B16.9 Thiết bị hàn đít thép đúc sản xuất tại nhà máy

ASME B16.11 Thiết bị gia công thép rèn, hàn ổ cắm và trục trục

Tiêu chuẩn MSS: Hệ thống đánh dấu tiêu chuẩn MSS SP-25 cho van, phụ kiện,

Flanges và Union

MSS SP-43 Thực tiễn tiêu chuẩn cho các phụ kiện hàn cuối thép không gỉ trọng lượng nhẹ

MSS SP-79 Chèn máy giảm nhiệt xích ổ xích

Quá trình sản xuất

Câu hỏi thường gặp

Hỏi: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu gắn kết hàn đệm thép carbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu gắn kết hàn đệm A105 hoặc A106.
A106 Gr.B là cho loại ống. Các phụ kiện A234WPB được làm từ ống A106GR.B. A105 là một vật liệu từ thanh rèn High pressure Fittings or Flange

Hỏi: Khách hàng yêu cầu các phụ kiện hàn đệm chuẩn:
A: Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, nơi N là chuẩn hóa.
Tuy nhiên, không có một cái gì đó như A234WPBN. nhà sản xuất chuẩn hóa phụ kiện hàn butt của họ đã được coi là quy trình xử lý nhiệt chuẩn hóa đã được thực hiện, đặc biệt là cho khuỷu tay và Tees
Khách hàng cần phụ kiện hàn đệm được chuẩn hóa nên yêu cầu phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.

Q: Khách hàng quên đề cập đến lịch trình đường ống:
A: Phụ kiện Buttweld được bán theo kích thước đường ống nhưng lịch trình đường ống phải được chỉ định để phù hợp với ID của thiết bị với ID của đường ống.chúng ta sẽ giả định một bức tường tiêu chuẩn được yêu cầu.

Q; Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.
Bộ kết hợp ống không may không phổ biến ở kích thước lớn hơn 12 ′′. Bộ kết hợp ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW.Chúng có sẵn trong kích thước 1⁄2 ̊ đến 72 ̊ và giá cả phải chăng hơn các phụ kiện liền mạch.

Q: Short Radius (SR) hoặc Long Radius (LR) có nghĩa là gì?
A: Bạn thường nghe SR45 khuỷu tay hoặc LR45 khuỷu tay.
Một khuỷu tay bán kính dài (LR 90 Elbow hoặc LR 45 Elbow) sẽ có một đường cong ống sẽ gấp 1,5 lần kích thước của ống.
Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có độ uốn cong của ống bằng với kích thước của vật cố định, vì vậy một 6 ′′ SR 45 có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.

Q: Phụng cắm ống khuỷu tay 3R hoặc 3D là gì?
A: Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn đít 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.

Tính năng / Đặc điểm

Khuỷu tay: Các phụ kiện ống như vậy được sử dụng để thay đổi hướng dòng chảy. Khuỷu tay Chúng chủ yếu có sẵn trong hai loại tiêu chuẩn - góc 90 và 45 độ do nhu cầu cao trong hệ thống ống nước.Các khuỷu tay 90 độ chủ yếu được sử dụng để kết nối ống dẫn đến máy bơm nước, van, và cống xả sàn, trong khi khuỷu tay 45 độ chủ yếu được sử dụng trong các cơ sở cung cấp nước, điện tử và hóa chất mạng ống dẫn công nghiệp, thực phẩm, ống dẫn điều hòa không khí,sản xuất vườn, nông nghiệp, và cơ sở năng lượng mặt trời.

Dịch vụ của chúng tôi

1Hỗ trợ kỹ thuật

2- Kiểm soát chất lượng nguyên liệu.

3Kiểm tra trong thời gian sản xuất.

4. Thử nghiệm cuối cùng bao gồm bề mặt, kích thước, PT thử nghiệm, RT thử nghiệm, thử nghiệm siêu âm

5. Báo cáo thử nghiệm mỗi lô hàng

4. Điều khoản giao hàng linh hoạt. EXW FOB CIF CFR DDP DDU

5. Phương thức thanh toán linh hoạt: LC. TT. DP

6. gói tùy chỉnh bao gồm Logo. trường hợp kích thước.

7. 18 tháng thời gian bảo hành chất lượng.

9. Thay thế miễn phí bằng đường hàng không nếu bất kỳ lỗi nào được chứng minh

10. 24 giờ để phản hồi câu hỏi của bạn
