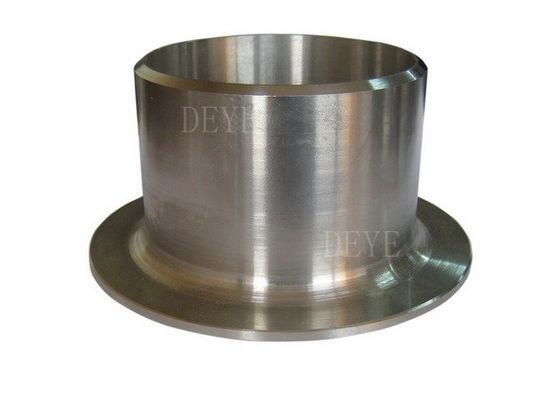

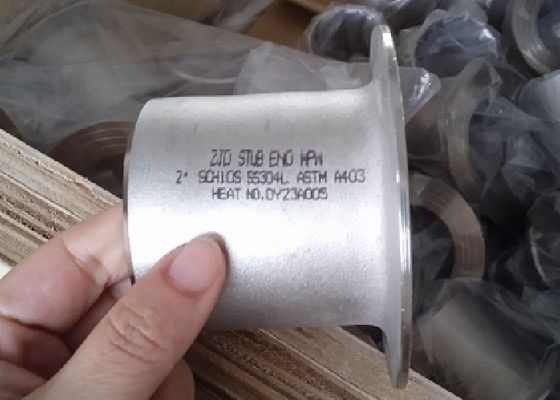

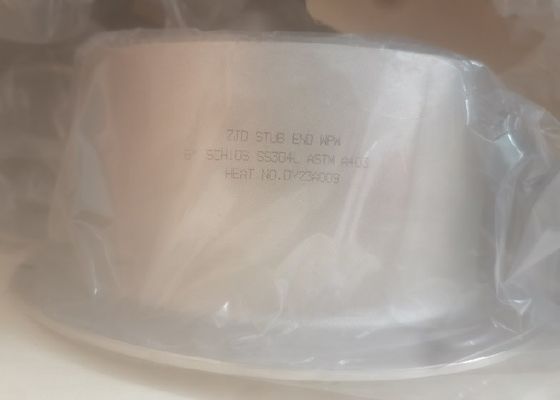

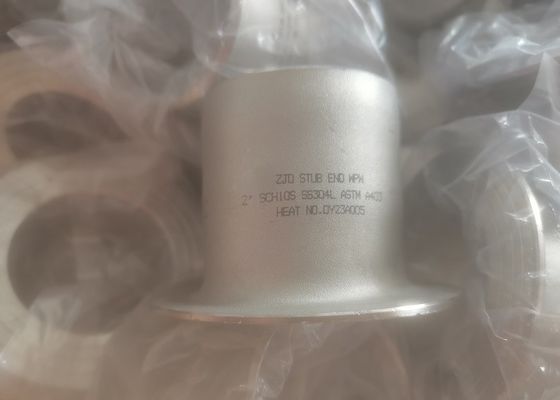

ANSI loại ngắn Stainless Steel Pipe Fitting stub kết thúc với ANSI B16.9

Stub Ends: Kết thúc stub khớp kệ là một vật dụng được sử dụng để thay thế các miếng kệ hàn khi cần hỗ trợ của một miếng kệ phụ quay.

Và Nó có thể được cung cấp trong tiêu chuẩn và không tiêu chuẩn ANSI kích thước được sử dụng để kết nối ống kính khác nhau.

Stub cuối được cung cấp theo ba cách khác nhau, loại A, B và C.

Loại phổ biến nhất là loại A: Đầu stub loại A được sử dụng cho vòm khớp vòng tròn tiêu chuẩn. Độ dày vòng tròn trên đầu stub lớn hơn hoặc bằng với độ dày danh nghĩa của tường ống.Ngoài ra, bán kính góc bên ngoài của loại A có thể nhận được vòm khớp lưng. góc bên trong là vuông. Lưng thường có mặt móng được gia công.

Thông tin về sản phẩm:

Công nghệ/ Bảng thông tin kỹ thuật

Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9

Đơn vị: mm

Kích thước của máy giảm tốc

Thép không gỉ là viết tắt của thép không gỉ và chống axit. Thép chống môi trường ăn mòn yếu như không khí, hơi nước, nước hoặc có khả năng chống gỉ được gọi là thép không gỉ;Và các loại thép mà là kháng môi trường ăn mòn hóa học (như axit, kiềm, muối, vv) ăn mòn được gọi là thép chống axit.vật liệu thường được sử dụng nhất là SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Chi tiết thông số kỹ thuật của vật liệu như sau.

Độ bền kéo: ≥ 485 Mpa (70KSI)

Sức mạnh năng suất: ≥ 170Mpa (25KSPI)

Độ kéo dài ≥ 40%

316/316L (UNS S31600/S31603)

Thành phần hóa học%

Độ bền kéo: ≥ 485 Mpa (70KSI)

Sức mạnh năng suất: ≥ 170Mpa (25KSPI)

Độ kéo dài ≥ 40%

Các loại máy bay có thể được sử dụng trong các trường hợp này:

Thành phần hóa học%

Hiệu suất cơ khí

SAF2507 ((UNS32750)

Thành phần hóa học%

Hiệu suất cơ khí

Quá trình sản xuất

1- Vật liệu thô Nhận và cắt

2. Định dạng vật liệu

3. khuỷu tay, Tees, giảm, Caps, đầu stub, các loại ống hình thành

4. Công nghệ nghiền vật liệu (đá hàn)

5. Điều trị nhiệt cho các ống SS

6- Bắn nổ và làm sạch.

7Kiểm tra bề mặt

8Sau khi đánh bóng

9. thép không gỉ

Ứng dụng/Sử dụng

Dòng ống dẫn chất lỏng áp suất thấp và trung bình,nồi hơi,ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan,ngành công nghiệp hóa học,ngành công nghiệp điện,sản xuất tàu,cỗ máy và đường ống dẫn phân bón,cơ cấu,hóa dầu, công nghiệp dược phẩm, v.v.

FAQ/ Câu hỏi và câu trả lời của khách hàng

Q: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu kết hợp hàn đệm thép carbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu kết hợp hàn đệm A105 hoặc A106. A106 Gr.B là loại ống.Các phụ kiện A234WPB được làm từ A106GR.B ống. A105 là một vật liệu từ Bar rèn thành Ứng dụng áp suất cao hoặc Flange

Q: Yêu cầu của khách hàng:
A:Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, trong đó N là chuẩn hóa.
Tuy nhiên, không có một cái gì đó như A234WPBN. nhà sản xuất chuẩn hóa phụ kiện hàn butt của họ đã được coi là quy trình xử lý nhiệt chuẩn hóa đã được thực hiện, đặc biệt là cho khuỷu tay và Tees
Khách hàng cần phụ kiện hàn đệm được chuẩn hóa nên yêu cầu phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.

Hỏi:Khách hàng quên đề cập đến lịch trình đường ống:
A:Các phụ kiện đệm được bán theo kích thước đường ống, nhưng bảng đường ống phải được chỉ định để phù hợp với ID của bộ kết hợp với ID của đường ống.chúng ta sẽ giả định một bức tường tiêu chuẩn được yêu cầu.

Hỏi:Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
A:Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.
Bộ kết hợp ống không may không phổ biến ở kích thước lớn hơn 12 ′′. Bộ kết hợp ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW.Chúng có sẵn trong kích thước 1⁄2 ̊ đến 72 ̊ và giá cả phải chăng hơn các phụ kiện liền mạch.

Hỏi:Xanh ngắn (SR) hoặc Xanh dài (LR) có nghĩa là gì?
A:Bạn sẽ thường nghe tiếng SR45 hoặc LR45. 45 hoặc 90 đề cập đến góc uốn cong cho việc gắn buttweld để thay đổi hướng dòng chảy.
Một khuỷu tay bán kính dài (LR 90 Elbow hoặc LR 45 Elbow) sẽ có một đường cong ống sẽ gấp 1,5 lần kích thước của ống.

Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có độ uốn cong của ống bằng với kích thước của vật cố định, vì vậy một 6 ′′ SR 45 có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.

Hỏi:Bộ lắp ống khuỷu tay 3R hay 3D là gì?
A:Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.
