SS304 316 Phụng cắm ống thép không gỉ

EN1092-1 TYPE 35 STUB ENDS COLLER

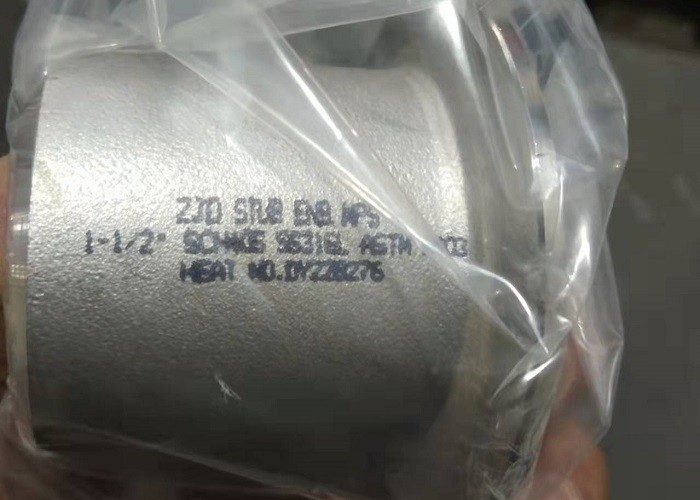

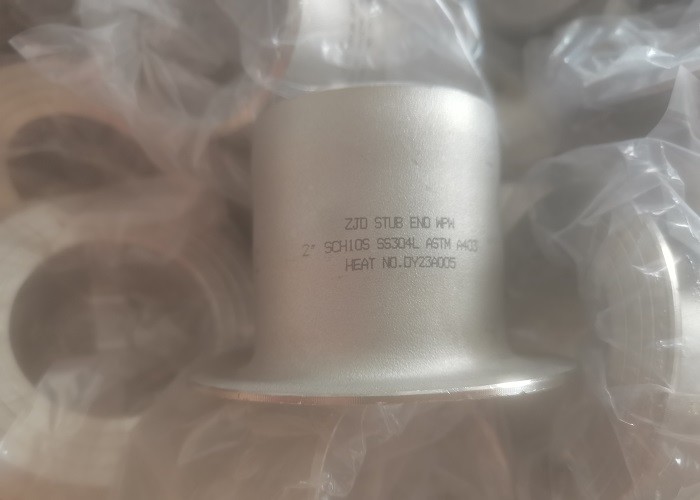

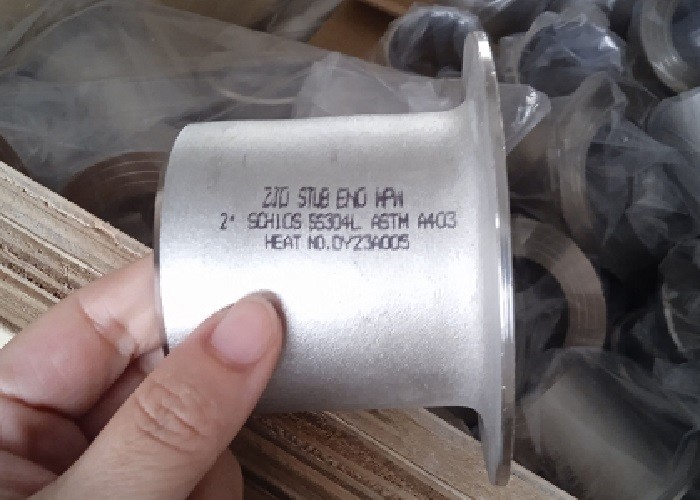

Kết thúc stub khớp kệ là một vật dụng được sử dụng để thay thế các miếng kệ hàn khi cần hỗ trợ của một miếng kệ phụ quay.Và Nó có thể được cung cấp trong tiêu chuẩn và không tiêu chuẩn ANSI / DIN kích thước được sử dụng để kết nối các ống có đường kính khác nhau. Các đầu stub thường được sản xuất theo hai cách, loại A và loại B. Chúng có sẵn trong hai chiều dài tiêu chuẩn, dài (ANSI) hoặc mô hình ngắn (MSS).Chương trình 5s và 10s stub cuối thường được cung cấp trong ngắn, và chiều dài dài có sẵn theo yêu cầu đặc biệt.

Thông tin về sản phẩm:

Tính năng / Đặc điểm

Stub Ends: Stub End là một thiết bị được sử dụng để thay thế các vảy hàn khi cần hỗ trợ của vảy quay.Và Nó có thể được cung cấp trong tiêu chuẩn và không tiêu chuẩn kích thước ANSI được sử dụng để kết nối các ống kính khác nhau. Stub cuối được cung cấp theo ba cách khác nhau, loại A, B và C.

Loại A: Chiều cuối stub loại A được sử dụng cho miếng vòm khớp chung tiêu chuẩn. Độ dày vòng trên đầu stub lớn hơn hoặc bằng với độ dày danh nghĩa của tường ống. Ngoài ra,bán kính góc bên ngoài của loại A có thể nhận được vòm khớp lưng. góc bên trong là vuông. Lap thường có một mặt móng được gia công.

Loại B Các loại B stub cuối được sử dụng để trượt tiêu chuẩn trên vòm như vòm vòng tròn. độ dày vòng tròn trên những đầu ngắn là lớn hơn hoặc bằng với độ dày danh nghĩa của tường ống.bán kính góc bên ngoài của loại B đủ nhỏ để chứa sườn sườn có thể được sử dụng làm sườn dự phòng. góc bên trong là vuông. Lap thường có một mặt móng được gia công.

Chiều cuối stub loại C có thể được sử dụng cho miếng kẹp khớp vòng tròn tiêu chuẩn và miếng kẹp trượt. Nó được mở rộng để lại một cạnh tròn ở đường kính bên trong vòng tròn. Nếu cần thiết,bán kính có thể được làm cho đóng thành một hình vuông. Độ dày lưng là 75% của bức tường ống. Loại C đủ ngắn để chứa bất kỳ vòm dự phòng nào. Khớp lưng trên loại C mịn mà không phải là máy.

Công nghệ/ Bảng thông tin kỹ thuật

Danh sách độ dày cho các phụ kiện đường ống ANSI B16.9

Đơn vị: mm

Kích thước của máy giảm tốc

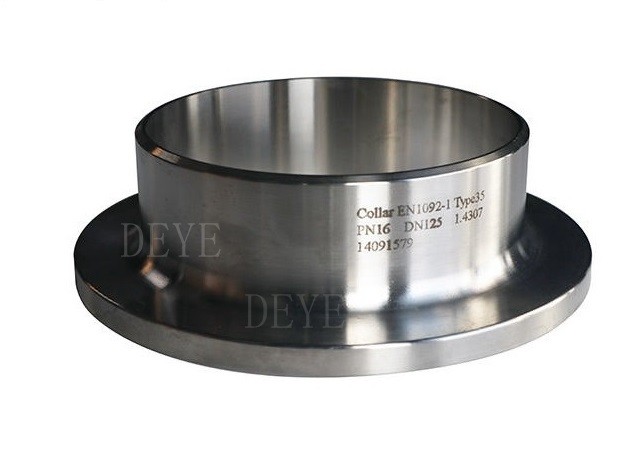

Kết thúc Stub Collar DIN EN1092-1

Thép không gỉ là viết tắt của thép không gỉ và chống axit. Thép chống môi trường ăn mòn yếu như không khí, hơi nước, nước hoặc có khả năng chống gỉ được gọi là thép không gỉ;Và các loại thép mà là kháng môi trường ăn mòn hóa học (như axit, kiềm, muối, vv) ăn mòn được gọi là thép chống axit.vật liệu thường được sử dụng nhất là SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Quá trình sản xuất

Ứng dụng/Sử dụng

Dòng ống dẫn chất lỏng áp suất thấp và trung bình,nồi hơi,ngành công nghiệp dầu mỏ và khí đốt tự nhiên, khoan,ngành công nghiệp hóa học,ngành công nghiệp điện,sản xuất tàu,cỗ máy và đường ống dẫn phân bón,cơ cấu,hóa dầu, công nghiệp dược phẩm, v.v.

FAQ/ Câu hỏi và câu trả lời của khách hàng

Q: Khách hàng yêu cầu phụ kiện hàn đít trong A105:
A: Vật liệu kết hợp hàn đệm thép carbon phổ biến nhất là A234WPB. Nó tương đương với vòm A105, tuy nhiên không có vật liệu kết hợp hàn đệm A105 hoặc A106. A106 Gr.B là loại ống.Các phụ kiện A234WPB được làm từ A106GR.B ống. A105 là một vật liệu từ Bar rèn thành Ứng dụng áp suất cao hoặc Flange

Q: Yêu cầu của khách hàng:
A:Đây cũng là một quan niệm sai lầm vì các miếng kẹp có sẵn trong A105 và A105 N, trong đó N là chuẩn hóa.
Tuy nhiên, không có một cái gì đó như A234WPBN. nhà sản xuất chuẩn hóa phụ kiện hàn butt của họ đã được coi là quy trình xử lý nhiệt chuẩn hóa đã được thực hiện, đặc biệt là cho khuỷu tay và Tees
Khách hàng cần phụ kiện hàn đệm được chuẩn hóa nên yêu cầu phụ kiện WPL6 có năng suất cao và được chuẩn hóa như một quy trình tiêu chuẩn.

Hỏi:Khách hàng quên đề cập đến lịch trình đường ống:
A:Các phụ kiện đệm được bán theo kích thước đường ống, nhưng bảng đường ống phải được chỉ định để phù hợp với ID của bộ kết hợp với ID của đường ống.chúng ta sẽ giả định một bức tường tiêu chuẩn được yêu cầu.

Hỏi:Khách hàng quên đề cập đến hàn hoặc lắp ráp hàn chân liền mạch:
A:Phụ kiện hàn sau có sẵn trong cả cấu hình hàn và liền mạch. Phụ kiện hàn sau liền mạch bằng thép cacbon hoặc thép không gỉ được làm bằng ống liền mạch và thường đắt hơn.
Bộ kết hợp ống không may không phổ biến ở kích thước lớn hơn 12 ′′. Bộ kết hợp ống hàn được làm bằng thép carbon hoặc ống thép không gỉ hàn ERW.Chúng có sẵn trong kích thước 1⁄2 ̊ đến 72 ̊ và giá cả phải chăng hơn các phụ kiện liền mạch.

Hỏi:Xanh ngắn (SR) hoặc Xanh dài (LR) có nghĩa là gì?
A:Bạn sẽ thường nghe tiếng SR45 hoặc LR45. 45 hoặc 90 đề cập đến góc uốn cong cho việc gắn buttweld để thay đổi hướng dòng chảy.
Một khuỷu tay bán kính dài (LR 90 Elbow hoặc LR 45 Elbow) sẽ có một đường cong ống sẽ gấp 1,5 lần kích thước của ống.

Một khuỷu tay bán kính ngắn (SR45 hoặc SR90) có độ uốn cong của ống bằng với kích thước của vật cố định, vì vậy một 6 ′′ SR 45 có bán kính uốn cong là 6 ′′ kích thước ống danh nghĩa.

Hỏi:Bộ lắp ống khuỷu tay 3R hay 3D là gì?
A:Đầu tiên, các thuật ngữ 3R hoặc 3D được sử dụng đồng nghĩa. Một khuỷu tay hàn 3R có bán kính uốn cong gấp 3 lần kích thước ống danh nghĩa.
