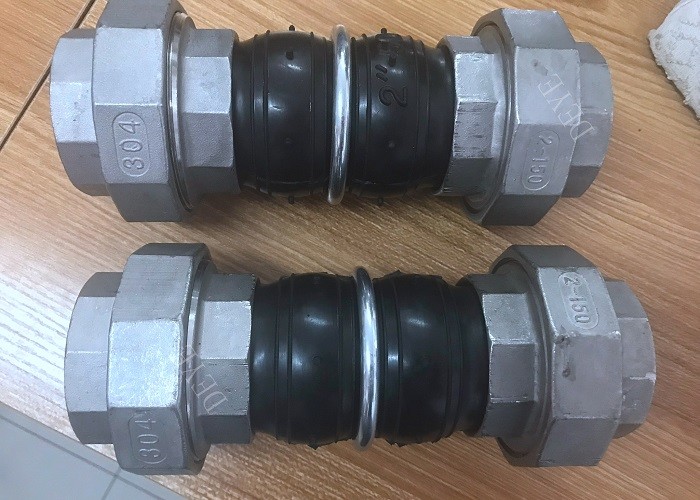

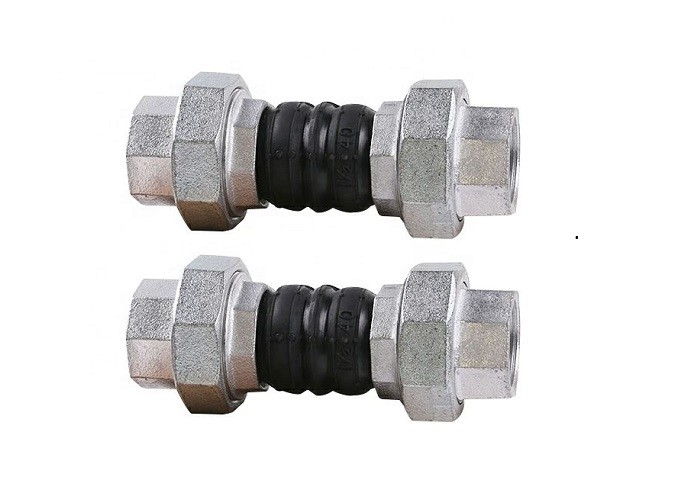

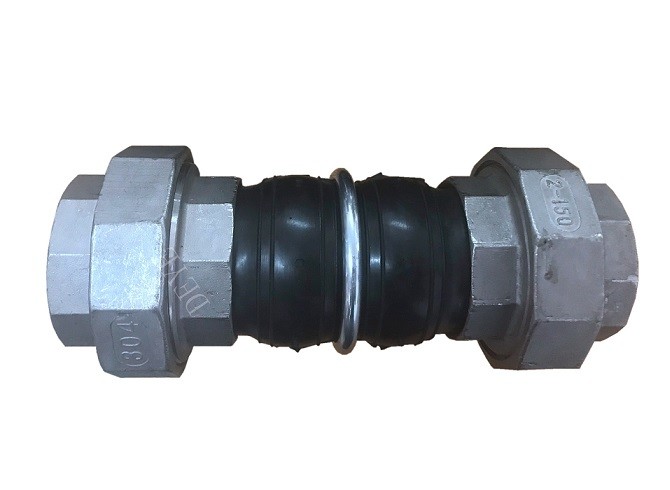

PN16 CL150lbs Goma Expansion Joint With Fittings Liên minh

PN16 CL150lbs Goma Expansion Joint With Fittings Liên minh

Một khớp mở rộng cao su là một đơn vị linh hoạt được sản xuất từ tự nhiên hoặc
elastomer tổng hợp hoặc PTFE và, nếu cần thiết, tăng cường của bên dưới
(thép, nylon hoặc aramid) được thêm vào.
cho các hệ thống ống để hấp thụ chuyển động, rung động hoặc tiếng ồn, dẫn đến
thời gian sử dụng kéo dài của đường ống và thiết bị kết nối.

Vật liệu của các phụ tùng chính

Phạm vi cung cấp

Áp lực thiết kế

Công nghệ/ Bảng thông tin kỹ thuật

Khớp mở rộng cao su hình cầu đơn





Kích thước của Gốm khớp với bộ lọc

Các đặc điểm

Thử nghiệm các chuyển động trục (mở rộng và nén)

Chuyển động trục là sự thay đổi chiều dài kích thước của luồng từ chiều dài tự do của nó trong một
hướng song song với trục dọc của nó.

Thấm các chuyển động bên

Chuyển động bên là sự dịch chuyển tương đối của một đầu của khí cầu đến đầu kia theo hướng thẳng đứng với trục dọc của nó.

Thu hút các chuyển động góc và xoắn

Chuyển động góc là sự dịch chuyển xoay của trục dọc của luồng khí hướng tới một điểm quay.
đầu của khí cầu đối với đầu kia, về đường trung tâm của khí cầu.

Giảm rung động.
Các khớp mở rộng cao su cô lập hoặc giảm rung động do thiết bị gây ra.
của rung động được giảm và họ bảo vệ thiết bị từ những tác động bất lợi này

Chuyển phát âm thấm.
Các khớp mở rộng cao su có xu hướng làm giảm truyền âm thanh do giao diện cao su thép của các khớp và sợi vòm kết hợp.

Sổ tay và ghi chú cài đặt của khớp cao su

1, Việc lắp đặt các khớp mở rộng phải phù hợp với việc mở rộng đường ống

bản vẽ xây dựng và hướng dẫn lắp đặt được yêu cầu.

2, Cài đặt khớp mở rộng của đường ống dẫn phải được khoảng để tăng cố định bởi các định hướng

và các khớp mở rộng có thể được thực hiện để đóng một vai trò, do đó, định hướng và cố định của các thiết lập phải được tuân thủ nghiêm ngặt các bộ phận thiết kế của thông tin kỹ thuật.nguyên tắc thiết lập hỗ trợ cố định, vui lòng xem "Hướng dẫn lắp đặt các khớp mở rộng của Bellows".

3, Với một nén nở khớp được hình thành với một tấm thép không gỉ mỏng, do đó mất trong di chuyển, nâng và hàn nên cẩn thận không để chạm vào thời gian, trầy xước, cung,phun hàn và các lý do khác để hư hỏng khí cầu.

4, nên được loại bỏ trước khi lắp đặt và đường ống khí cầu nước ngoài để đảm bảo chuyển động bình thường của khí cầu.

5, Trên một dòng chảy của các yêu cầu truyền thông cho khớp mở rộng nên được yêu cầu để cài đặt các mũi tên dòng chảy.

6Để làm cho khí cầu trong tình trạng hoạt động tốt,không thể lắp đặt các khớp mở rộng trong biến dạng, bao gồm trục, bên, xoay chuyển ống cài đặt lỗi.

7, ghép mở rộng được cài đặt, chạy trong hệ thống trước khi di chuyển để loại bỏ tất cả các màu vàng sơn mất một vít cố định

8, kết nối mở rộng sợi vải không phải là đối tượng của sự dịch chuyển kéo do lắp đặt để thực hiện đúng cách của tiền nén, đường ống không thể lệch,Di chuyển và mở rộng trục, cần lưu ý rằng vòng bảo vệ linh hoạt chống trầy xước, lắp đặt càng sớm càng tốt để tháo bỏ bảng hỗ trợ, để trong tình trạng hoạt động bình thường.

Ứng dụng:

Dầu & khí, Khử muối, Hệ thống làm mát, Máy bơm, Nhà máy hóa chất, Sưởi ấm, thông gió
và điều hòa không khí, Xây dựng tàu, Ứng dụng ngoài khơi, Nhà máy xử lý nước
Hệ thống ống nước thải, hệ thống ống dẫn vệ sinh, Nhà máy bột giấy và giấy, Hệ thống ống dẫn nước lạnh hoặc nước nóng, Hệ thống làm mát sản xuất điện, Nhà máy phosphate, Nước uống, Quá trình thực phẩm
