EPDM NBR Hai quả bóng Twin Sphere Goma Expansion Joint Với Flange Galvanized

EPDM NBR hai quả bóng đôi đường cao su khớp với sườn kẽm galvanized

Khớp cao su linh hoạt, viết tắt là khớp cao su là một khớp bao gồm các bộ phận cao su được gia cố bằng vải và các khớp di động phẳng,

Vòng viền kim loại hoặc vòng viền ống có sợi, được sử dụng để cách ly rung động đường ống, giảm tiếng ồn và bù đắp dịch chuyển.

Nó là một khớp đường ống có độ đàn hồi cao, độ kín không khí cao, sức đề kháng trung bình và chống thời tiết.

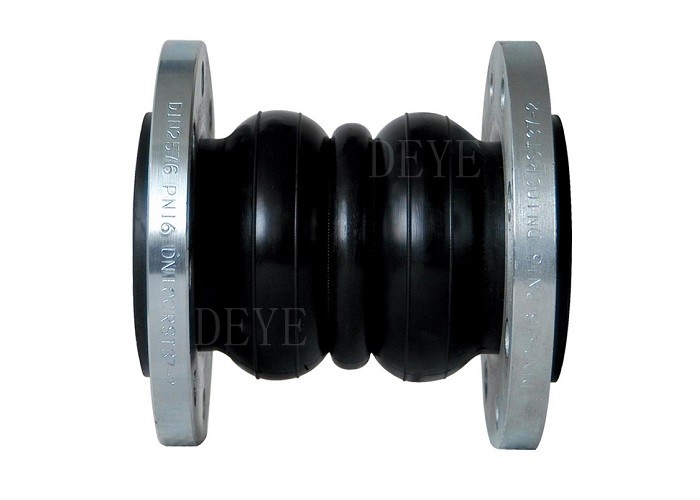

Khớp cao su hình cầu kép với hai lớp sóng từ bên ngoài, các miếng kẹp được gắn với bề mặt kẽm lạnh / galvanized.
Các miếng kẹp có thể được trang bị bằng thép carbon, thép kẽm và thép không gỉ.

Vật liệu của các phụ tùng chính

Phạm vi cung cấp

Áp lực thiết kế

Công nghệ/ Bảng thông tin kỹ thuật

Twin Sphere Goma mở rộng khớp

Các đặc điểm

Thử nghiệm các chuyển động trục (mở rộng và nén)
Chuyển động trục là sự thay đổi chiều dài kích thước của luồng từ chiều dài tự do của nó trong một
hướng song song với trục dọc của nó

Thấm các chuyển động bên
Chuyển động bên là sự dịch chuyển tương đối của một đầu của khí cầu đến đầu kia theo hướng thẳng đứng với trục dọc của nó.

Thu hút các chuyển động góc và xoắn
Chuyển động góc là sự dịch chuyển xoay của trục dọc của luồng khí hướng tới một điểm quay.
đầu của khí cầu so với đầu kia, về đường trung tâm của khí cầu

Giảm rung động
Các khớp mở rộng cao su cô lập hoặc giảm rung động do thiết bị gây ra.
của rung động được giảm và họ bảo vệ thiết bị từ những tác động bất lợi này

Truyền âm thanh ảm đạm
Các khớp mở rộng cao su có xu hướng làm giảm truyền âm thanh do giao diện cao su thép của các khớp và sợi vòm kết hợp.

Sổ tay và ghi chú cài đặt của khớp cao su

1, Việc lắp đặt các khớp mở rộng phải phù hợp với việc mở rộng đường ống

bản vẽ xây dựng và hướng dẫn lắp đặt được yêu cầu.

2, Cài đặt khớp mở rộng của đường ống dẫn phải được khoảng để tăng cố định bởi các định hướng

và các khớp mở rộng có thể được thực hiện để đóng một vai trò, do đó, định hướng và cố định của các thiết lập phải được tuân thủ nghiêm ngặt các bộ phận thiết kế của thông tin kỹ thuật.nguyên tắc thiết lập hỗ trợ cố định, vui lòng xem "Hướng dẫn lắp đặt các khớp mở rộng của Bellows".

3, Với một nén nở khớp được hình thành với một tấm thép không gỉ mỏng, do đó mất trong di chuyển, nâng và hàn nên cẩn thận không để chạm vào thời gian, trầy xước, cung,phun hàn và các lý do khác để hư hỏng khí cầu.

4, nên được loại bỏ trước khi lắp đặt và đường ống khí cầu nước ngoài để đảm bảo chuyển động bình thường của khí cầu.

5, Trên một dòng chảy của các yêu cầu truyền thông cho khớp mở rộng nên được yêu cầu để cài đặt các mũi tên dòng chảy.

6Để làm cho khí cầu trong tình trạng hoạt động tốt,không thể lắp đặt các khớp mở rộng trong biến dạng, bao gồm trục, bên, xoay chuyển ống cài đặt lỗi.

7, ghép mở rộng được cài đặt, chạy trong hệ thống trước khi di chuyển để loại bỏ tất cả các màu vàng sơn mất một vít cố định

8, kết nối mở rộng sợi vải không phải là đối tượng của sự dịch chuyển kéo do lắp đặt để thực hiện đúng cách của tiền nén, đường ống không thể lệch,Di chuyển và mở rộng trục, cần lưu ý rằng vòng bảo vệ linh hoạt chống trầy xước, lắp đặt càng sớm càng tốt để tháo bỏ bảng hỗ trợ, để trong tình trạng hoạt động bình thường.

Ứng dụng:

Dầu & khí, Khử muối, Hệ thống làm mát, Máy bơm, Nhà máy hóa chất, Sưởi ấm, thông gió
và điều hòa không khí, Xây dựng tàu, Ứng dụng ngoài khơi, Nhà máy xử lý nước
Hệ thống ống nước thải, hệ thống ống dẫn vệ sinh, Nhà máy bột giấy và giấy, Hệ thống ống dẫn nước lạnh hoặc nước nóng, Hệ thống làm mát sản xuất điện, Nhà máy phosphate, Nước uống, Quá trình thực phẩm
